1 Stück 3,5- 5,4V 4,5-26V 300nA 1,3µA Last 10A Geringer Stromverbrauch XL-10AL XL-10AH Einzeler Anschlussknopf Bistabiler Mikro-Eintastschalter-Modul

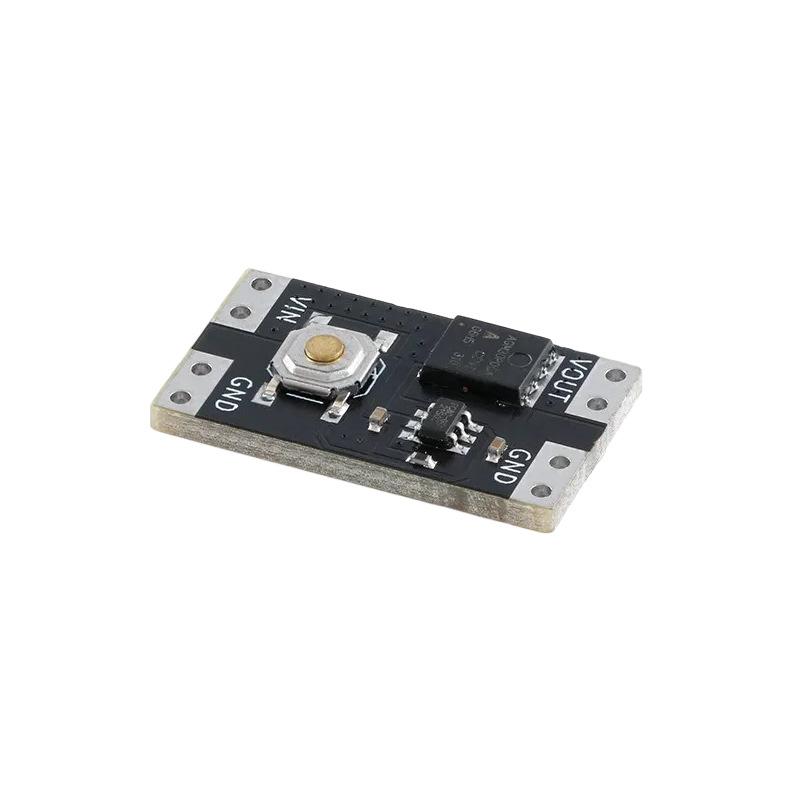

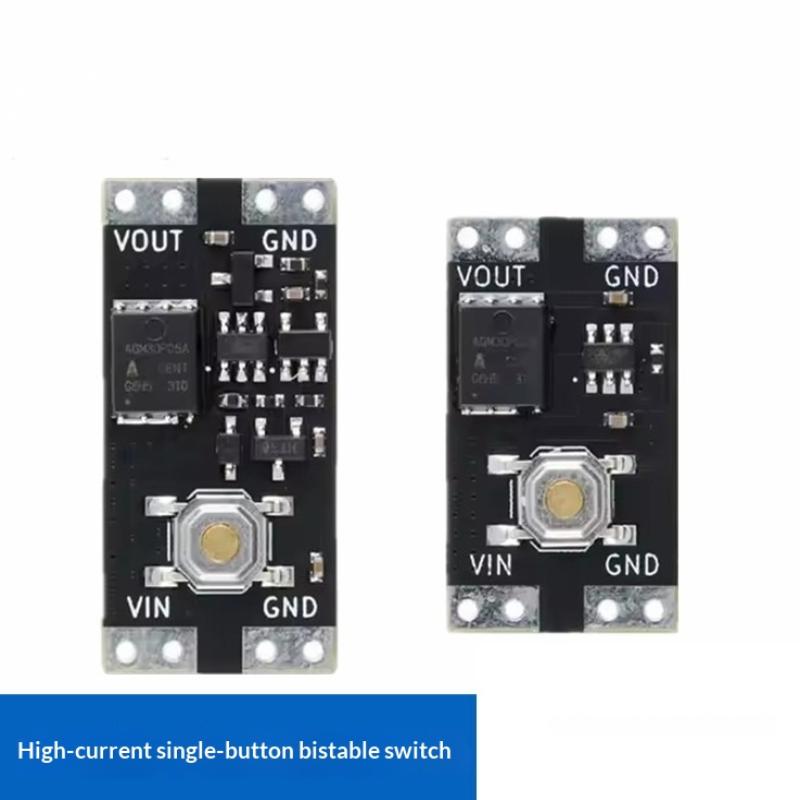

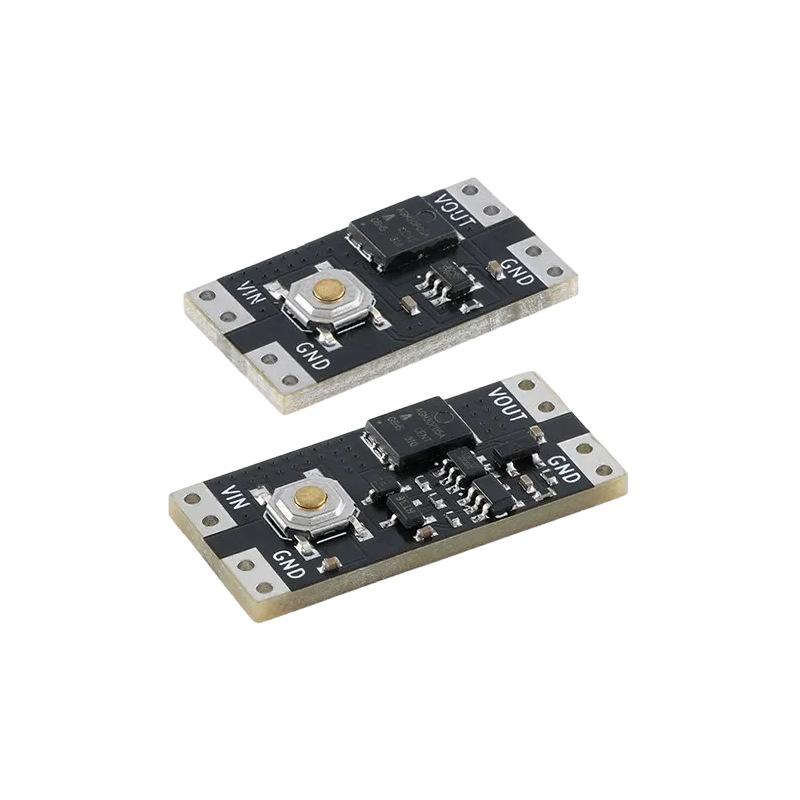

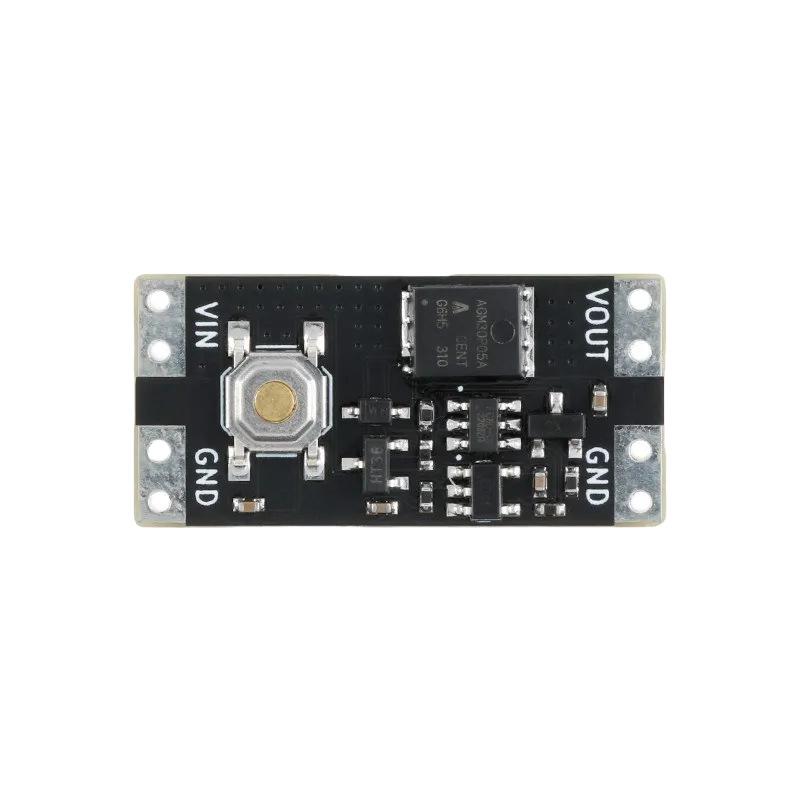

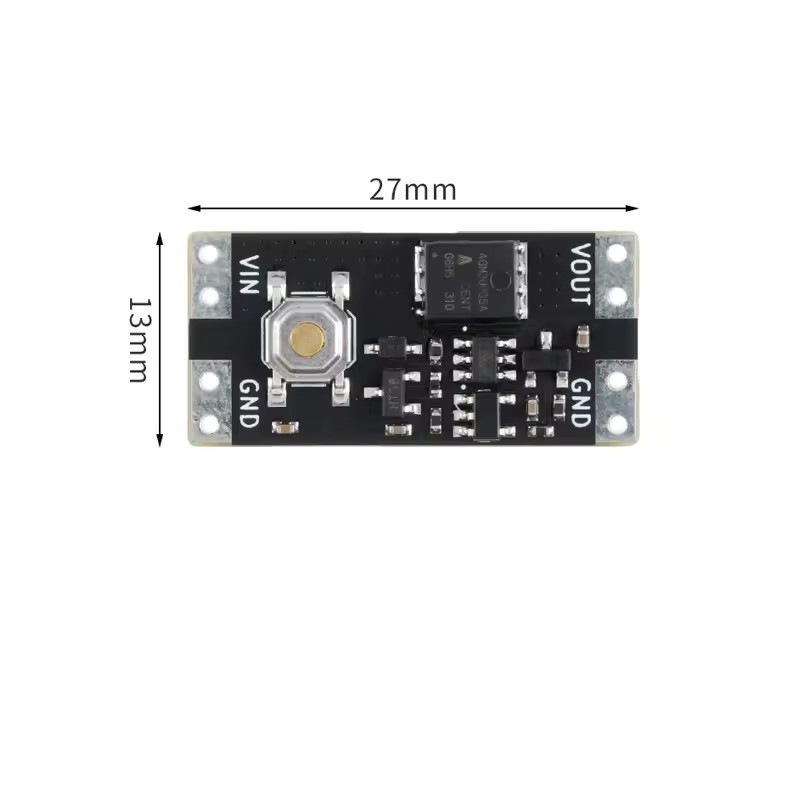

Beschreibung: XL-10AL XL-10AH Einzel-Tastschalter Bistabil Mikro Ein-Tasten-Schaltermodul 3,5-5,4V 4,5-26V 300nA 1,3µA Last 10A Geringer Stromverbrauch Moduleinführung: Die XL-10AH und XL-10AL sind jeweils Weitspannung- und Niedrigstromversionen.. Diese Modulreihe kann die gleiche Funktion wie selbstverriegelnde Schalter erfüllen, indem man den Schalter leicht berührt, um den Strom ein- und auszuschalten.. Sie können eine Last mit einem maximalen Schaltstrom von 10 A tragen, und ihr Stromverbrauch ist im ausgeschalteten Zustand extrem niedrig.. Die XL-10AL Version mit geringem Stromverbrauch kann 3,5-5 unterstützen. Bei einer Betriebsspannung von 5V beträgt der statische Stromverbrauch im Aus-Zustand etwa 300nA, während die XL-10AH Version mit weiter Spannungsbereich eine Spannweite von 4,5-26V unterstützen kann und der statische Stromverbrauch im Aus-Zustand etwa 1,3µA beträgt.. Die ausgezeichnete Leistung des Moduls deckt die für die meisten Gleichstromlasten erforderliche Betriebsspannung und den Betrieb ab.. Das kleine Design nimmt auch nicht zu viel Platz auf Ihrem Gerät ein. Für den Tasterteil können Sie, wenn Sie verschiedene Tasterstile verwenden möchten, auch verschiedene Arten von Touch-Tastern über Kabel mit unserer Schaltersteuerplatine verbinden. Spezifikationen: Parametereinführung: Modell: XL-10AL/XL-10AH Betriebsspannung: XL-10AL: 3 5-5,4V XL-10AH: 4 5-26V Statischer Stromverbrauch: (Stichprobenprüfung hat eine Abweichung, ist aber nicht signifikant) XL-10AL: 300na (5V Spannungsmessung) XL-10AH: 1 3ua (12V Spannungsmessung) Laststrom: XL-10AL: 10A (5V Spannungstest für 30 Minuten) XL-10AH: 10A (12V Spannungstest für 30 Minuten) Druckabfall: XL-10AL: 130mV (5V 10A Messung) XL-10AH: 120mV (12V 10A Spannungsmessung) Material: Kunststoff + Metall Verpackung: 1 Stück Vorsichtsmaßnahmen 1. Hinsichtlich des Laststroms kann der XL-10AL lange Zeit bei 5V betrieben werden und kann sehr heiß werden.. Nach einem 30-minütigen Belastungstest bei Raumtemperatur von etwa 25 Grad Celsius wird jedoch nicht empfohlen, bei einer Spannung unter 4 V mit einem großen Strom von 10 A zu betreiben.. Bei niedriger Spannung wird die Erwärmung zu hoch sein und das Modul kann leicht durchbrennen.. Der XL-10AH 10A Strom wird nicht empfohlen, bei einer Spannung unter 7V betrieben zu werden. 2. Bei geringem Strom ist die Eingangsspannung des Moduls im Grunde gleich der Ausgangsspannung.. Bei einem hohen Strom von 10 A kann das MAX 170 mV erreichen, was schwer zu vermeiden ist, daher muss dieses Phänomen akzeptiert werden. 3. Berühren Sie bei der Verwendung des Moduls nicht die Ein- und Ausgangsanschlüsse des Moduls mit den Händen oder mit Objekten, die statische Elektrizität oder einen geringen Widerstand aufweisen, da dies zu einem instabilen Betrieb des Moduls führen kann. Hinweis: Die Farbe des Artikels kann sich geringfügig von den auf der Website gezeigten Bildern unterscheiden, was auf viele Faktoren wie die Helligkeit Ihres Monitors und die Lichthelligkeit zurückzuführen ist. Bitte beziehen Sie sich auf das tatsächlich erhaltene Produkt. Der Händler garantiert, dass seine Produkte allen geltenden Gesetzen entsprechen und nur angeboten werden, wenn sie den Richtlinien von Joom und den EU-Produktsicherheits- und Compliance-Gesetzen entsprechen.
