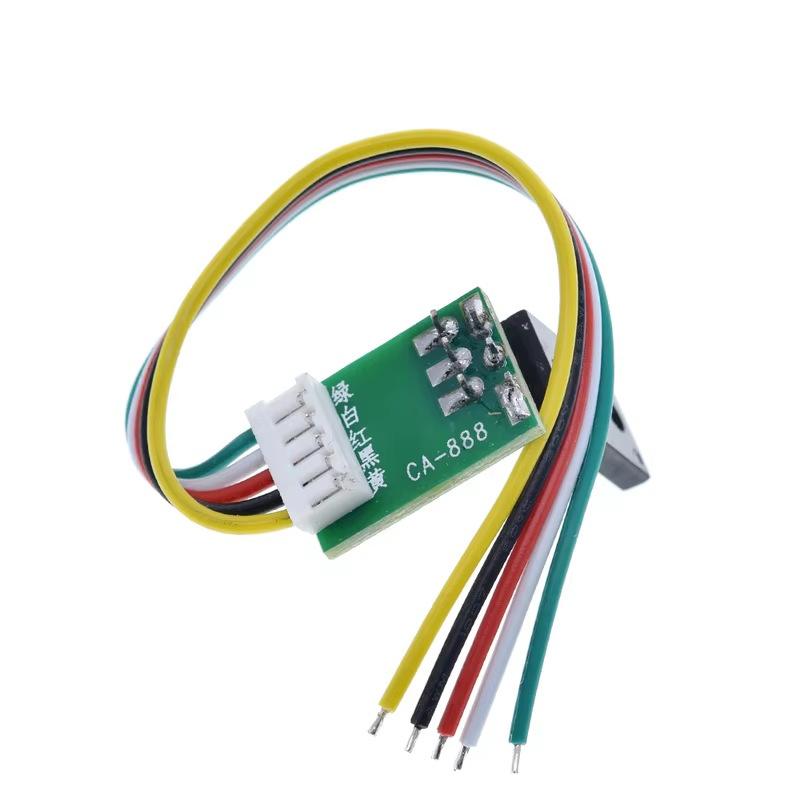

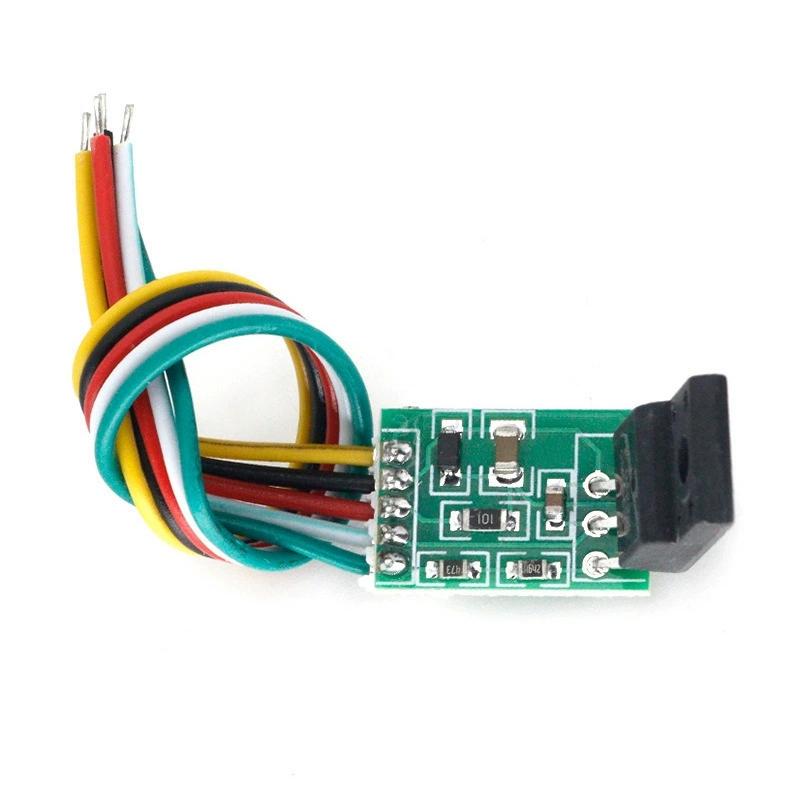

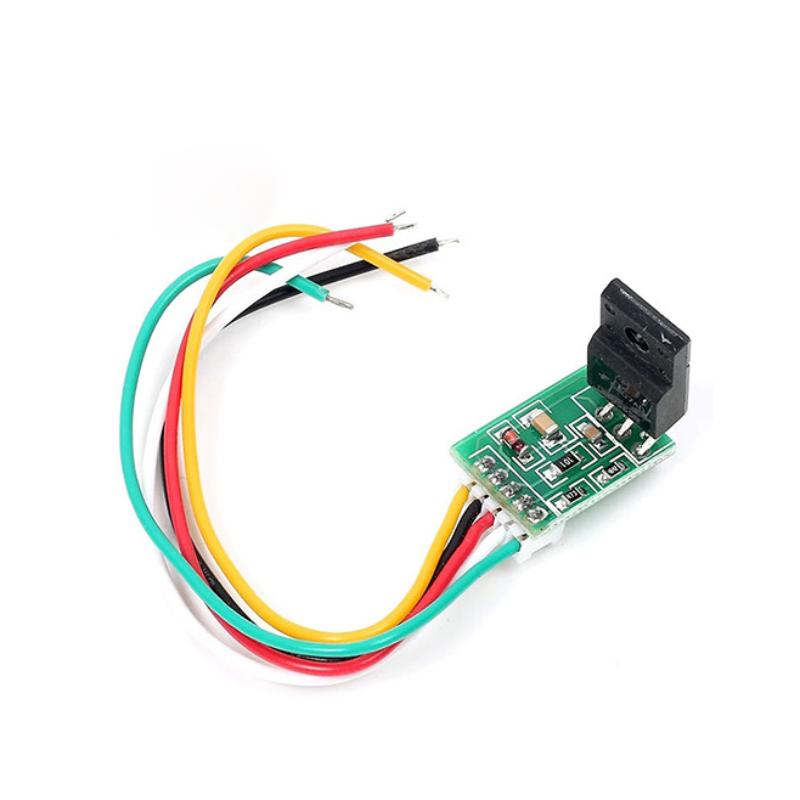

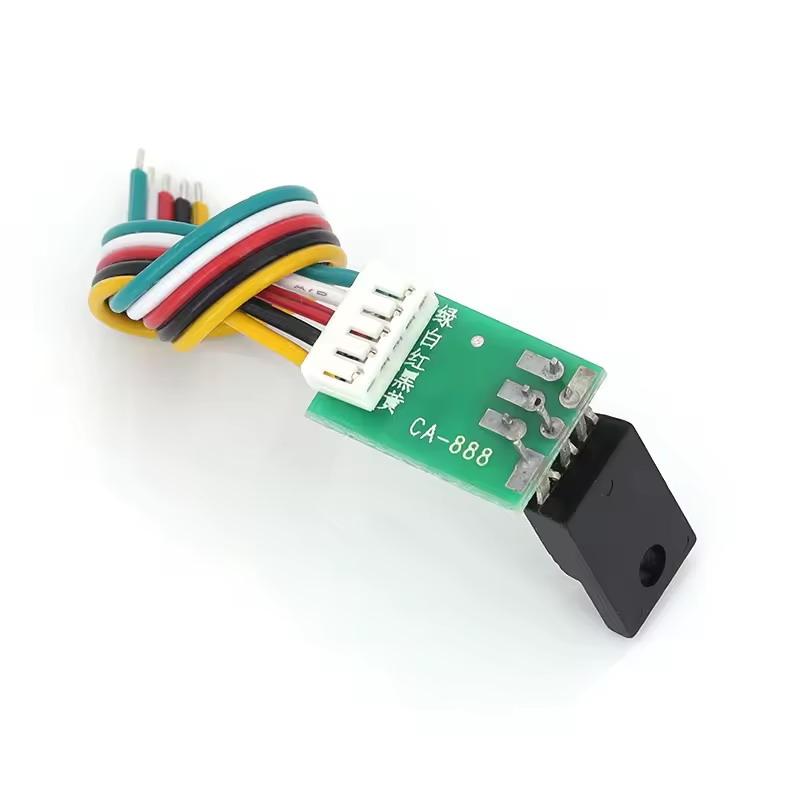

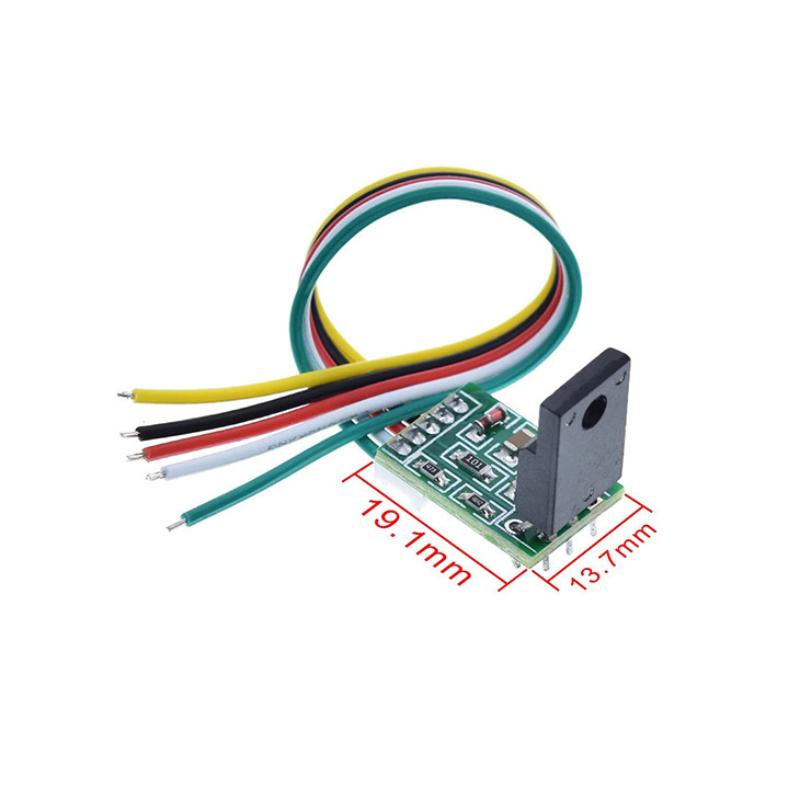

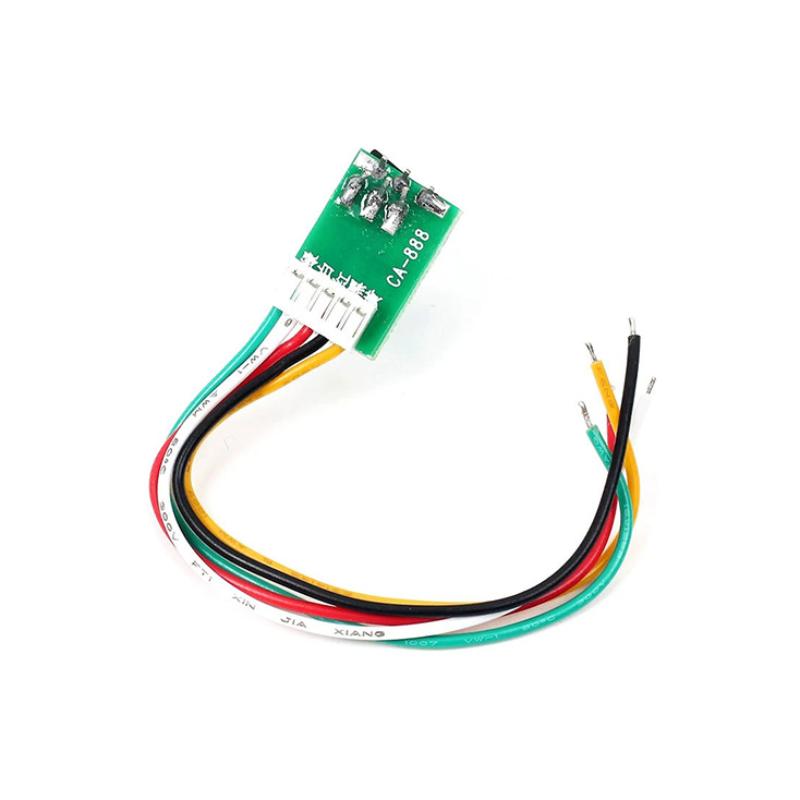

Ca-888 12-18V LCD Universelles Netzteilplatine Modul Schalterrohr 300V für LCD-Display TV-Wartung

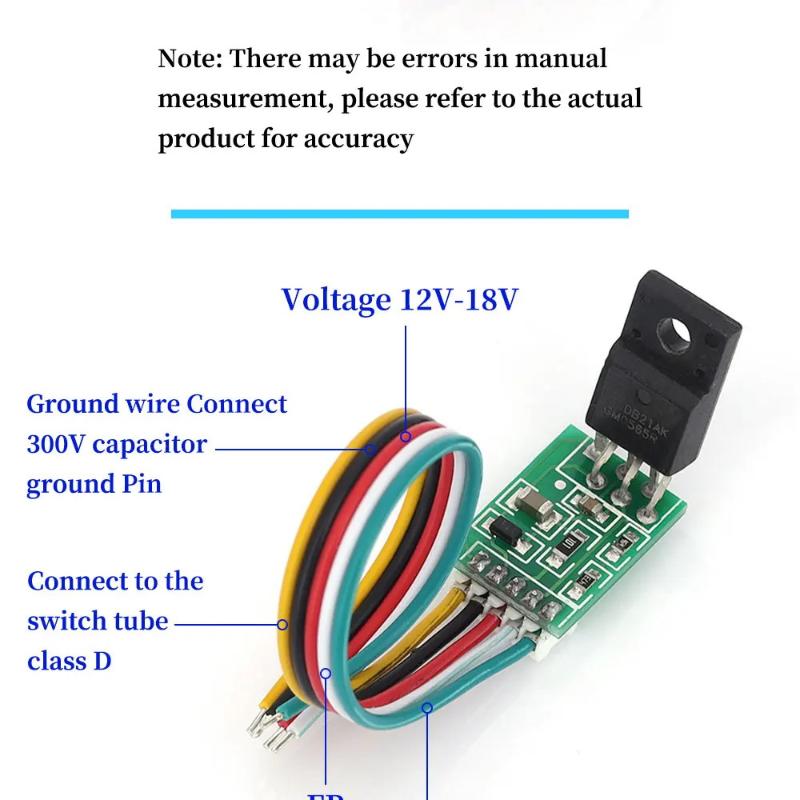

Stift 1: ABFLUSS, Stromsteuerklemme, verbunden mit dem D Anschluss des ursprünglichen Hochleistungs-MOS-Leistungstransistors. Normalerweise der mittlere Pin des Netzschalter-Röhre Stift 2: GND, Modul-Erdungskabel 300V, verbunden mit dem Negativanschluss des Kondensators, kann sich im selben Stromkreis befinden. Verbinden Sie direkt den Minuspol des großen Filters Kondensator Pin 3: VCC, Modul-Stromversorgungsanschluss, verbunden mit dem positiver Pol des Gleichrichterkondensators des Rückkopplungskreises Wickelklemme, dauerhaft bestromt, mit einer Spannung zwischen 12-18V. Pin 4: FB, Spannungsstabilisierungsrückkopplung, verbunden mit Pin 4 von der Optokoppler. Bitte bestätigen Sie, dass Pin 3 des Optokopplers mit dem heißen Massepunkt verbunden ist.. Wenn nicht, überbrücken Sie den Optokoppler mit dem heißen Masseanschluss und trennen Sie die Peripherieschaltung von Pin 4. 5Pins: Startstift, verbunden mit dem Pluspol von a+300V Kondensator Paket beinhaltet: 1 Stück Der Händler garantiert, dass seine Produkte allen geltenden Gesetzen entsprechen und nur angeboten werden, wenn sie den Richtlinien von Joom und den EU-Produktsicherheits- und Compliance-Gesetzen entsprechen.
