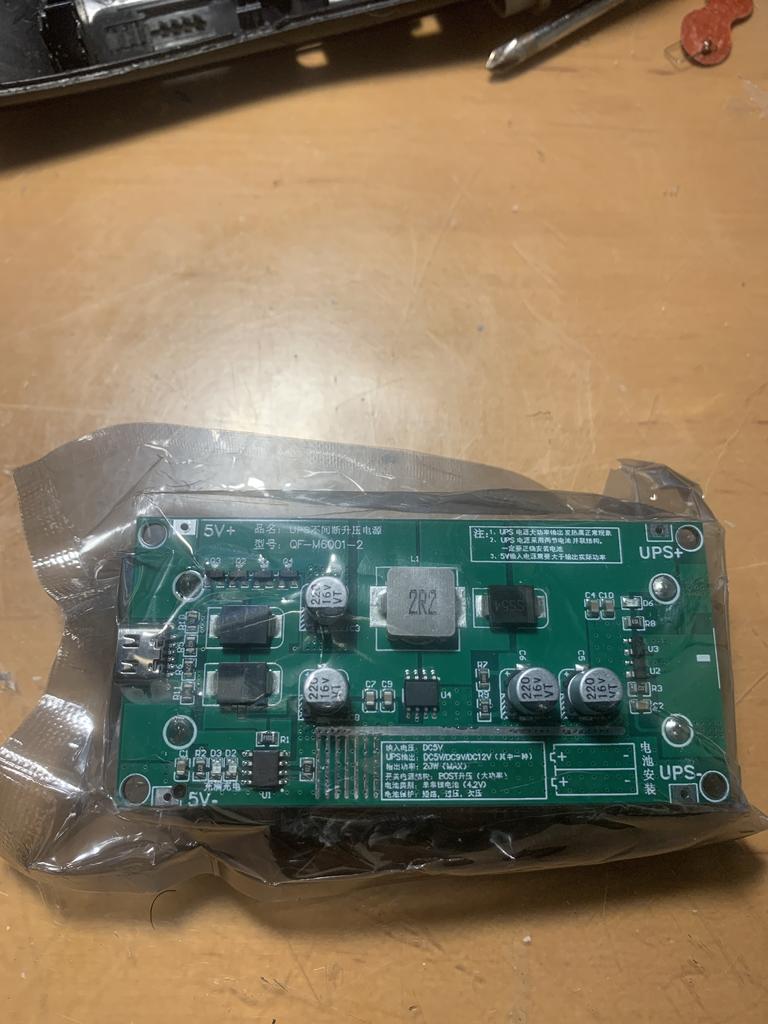

Modulo caricabatterie per batteria al litio 18650 di tipo C da 15 W, 3 A, booster step-up DC-DC, alimentatore UPS a carica rapida/convertitore 5 V, 9 V, 12 V

Il modulo UPS-15W può realizzare la commutazione senza soluzione di continuità dell'alimentazione esterna e dell'alimentazione a doppia batteria (nessun ritardo), adatto per schemi di alimentazione ininterrotta, come apparecchiature e contatori CC a bassa potenza, e per l'autoavvio dopo un'interruzione di corrente e l'autoricarica quando viene ricevuta corrente.

Il modulo UPS-15W integra quattro funzioni pratiche di ricarica della batteria al litio, protezione della batteria al litio, uscita boost e commutazione UPS. È inoltre dotato di un'interfaccia di ricarica Micro USB universale, ingresso DC5V diretto per caricare la batteria al litio, un LED bicolore indica lo stato di carica e la luce verde completa sempre accesa interrompe automaticamente la carica, il modulo è dotato di due supporti per batterie 18650 di alta qualità tra cui scegliere.

Descrizione della funzione:

1. Funzione UPS: Quando l'alimentatore è acceso, l'alimentatore fornisce direttamente energia al carico tramite il circuito booster e contemporaneamente carica la batteria al litio. Una volta interrotta l'alimentazione, il percorso della batteria viene attivato automaticamente per fornire alimentazione al carico tramite il circuito boost.

2. Circuito di potenziamento: potenza di picco fino a 20 W, potenza nominale fino a 15 W, circuito boost BOST, MOS integrato ad alta corrente da 12 A, efficienza fino al 96%, consumo energetico statico del modulo 25 mA, uscita opzionale 5 V/9 V/12 V. (Si consiglia che il carico sia <15 W in condizioni normali. Uscita 5V: corrente 3A, uscita 9V: corrente 1,6 A, uscita 12 V: corrente 1,2 A)

3. Protezione della batteria al litio: protezione da sovraccarico, sovraccarico, temperatura eccessiva, sovracorrente (se entra nello stato di protezione e non viene emesso per errore dopo un cortocircuito, si attiverà e ripristinerà automaticamente l'uscita quando collegato alla ricarica a 5 V).

4. Dimensione del modulo: 89*42*22,4mm (scatola batteria patch posteriore)
