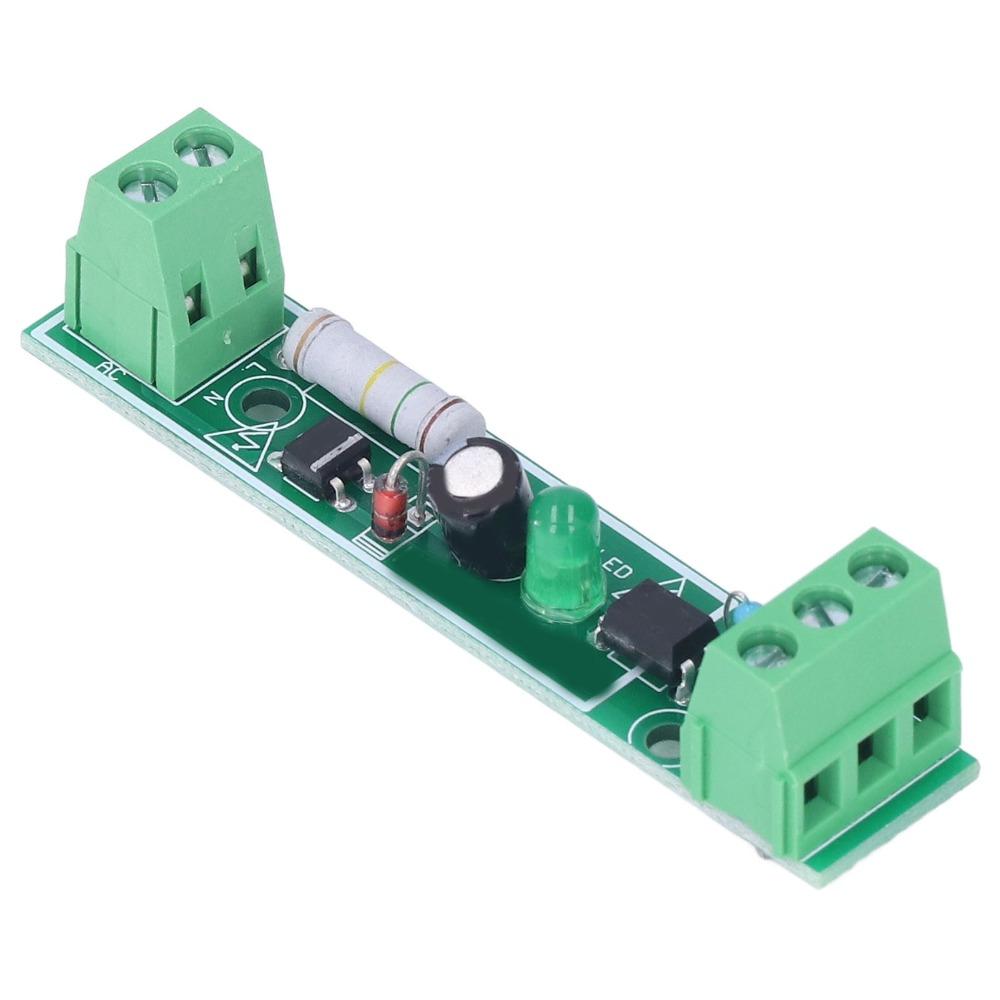

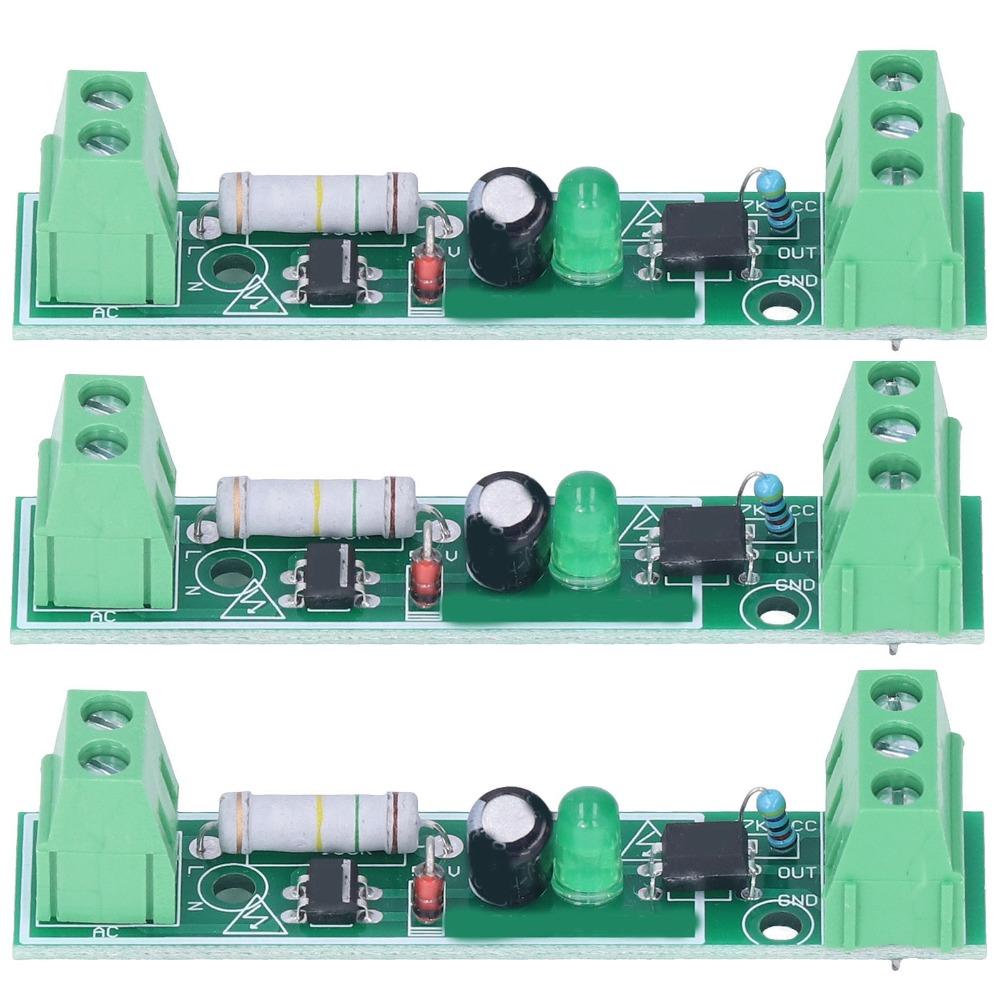

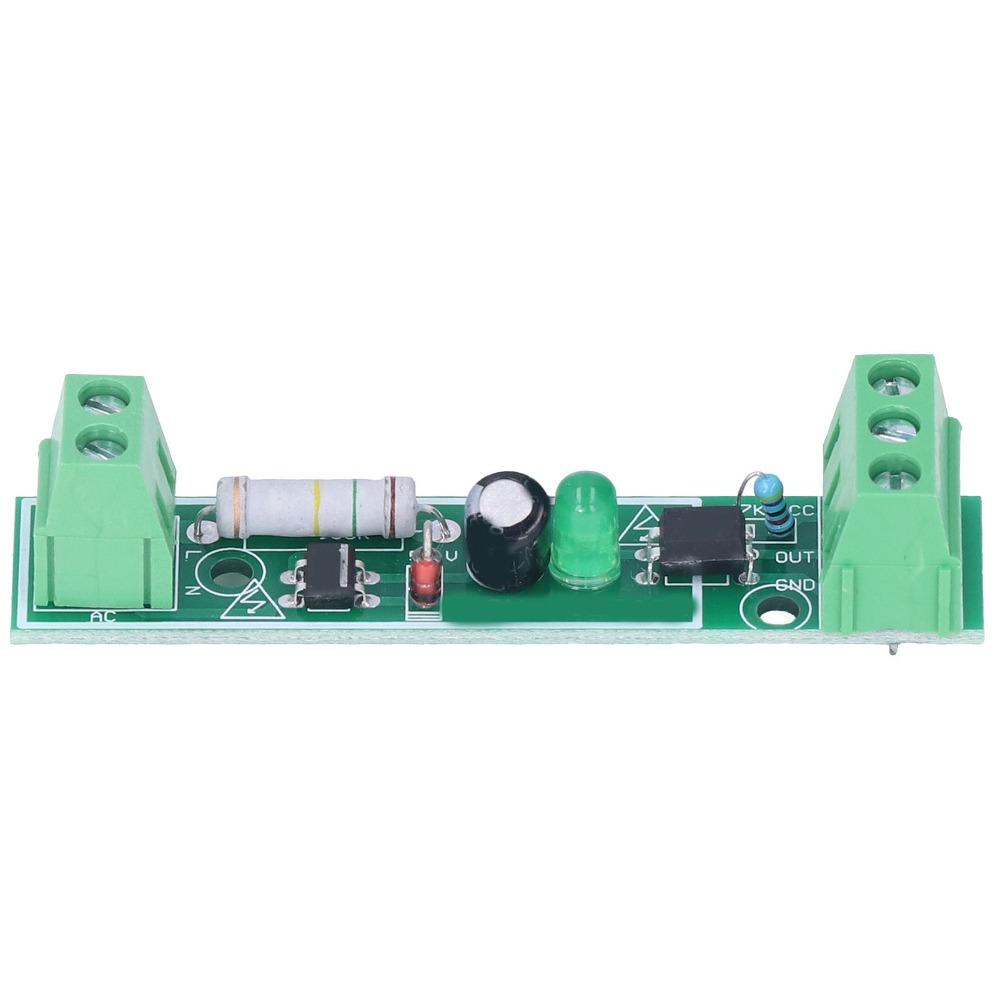

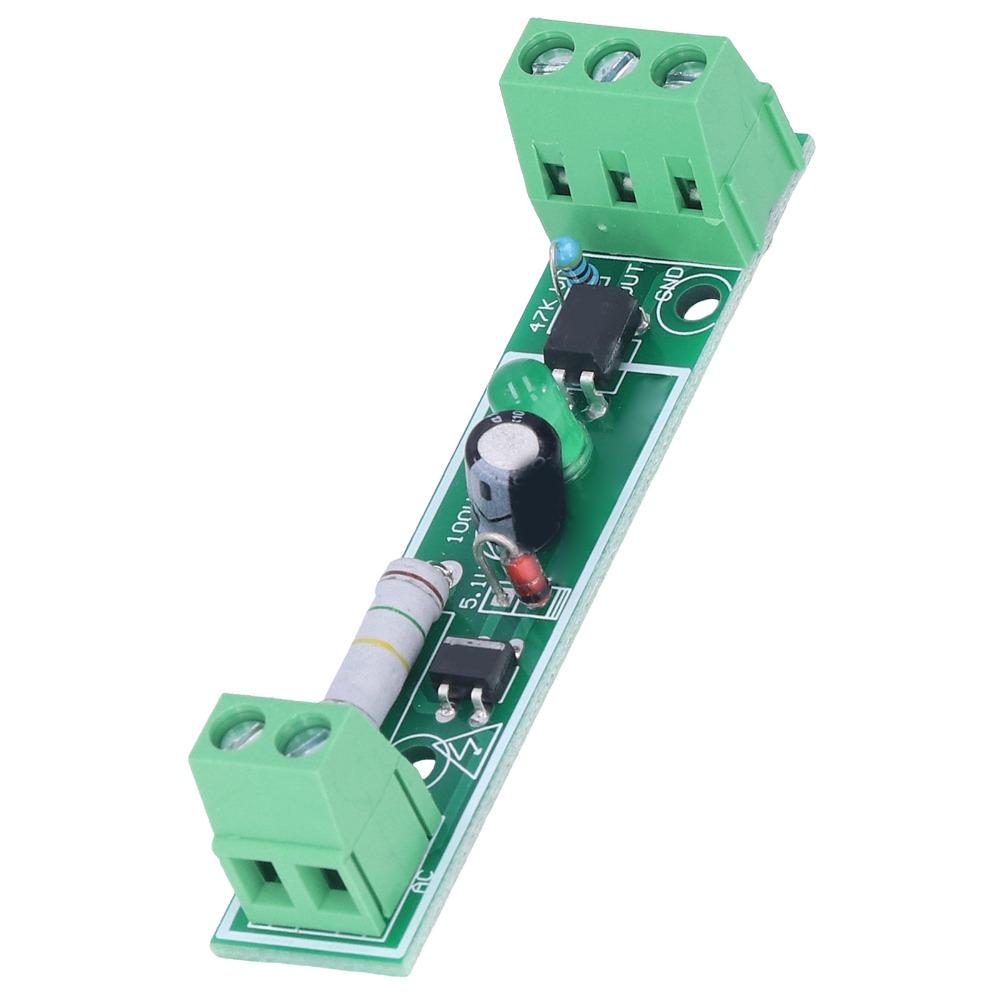

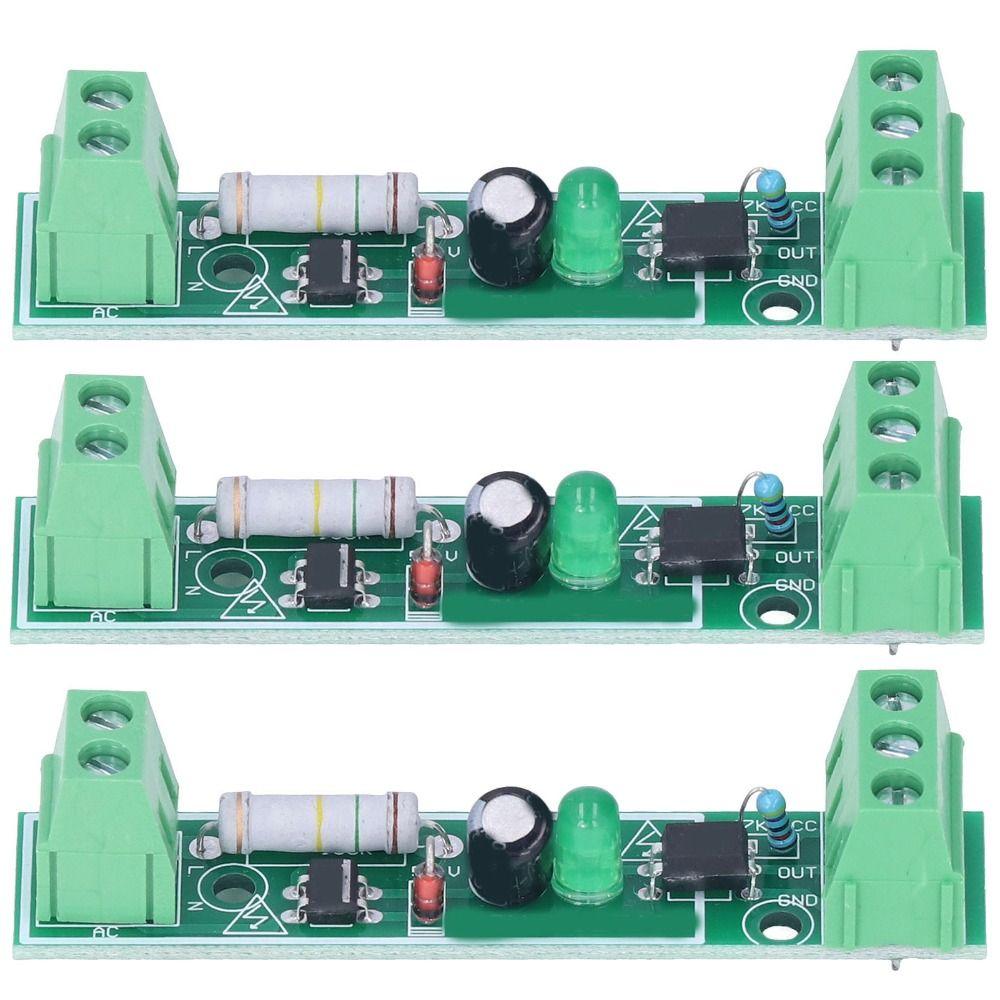

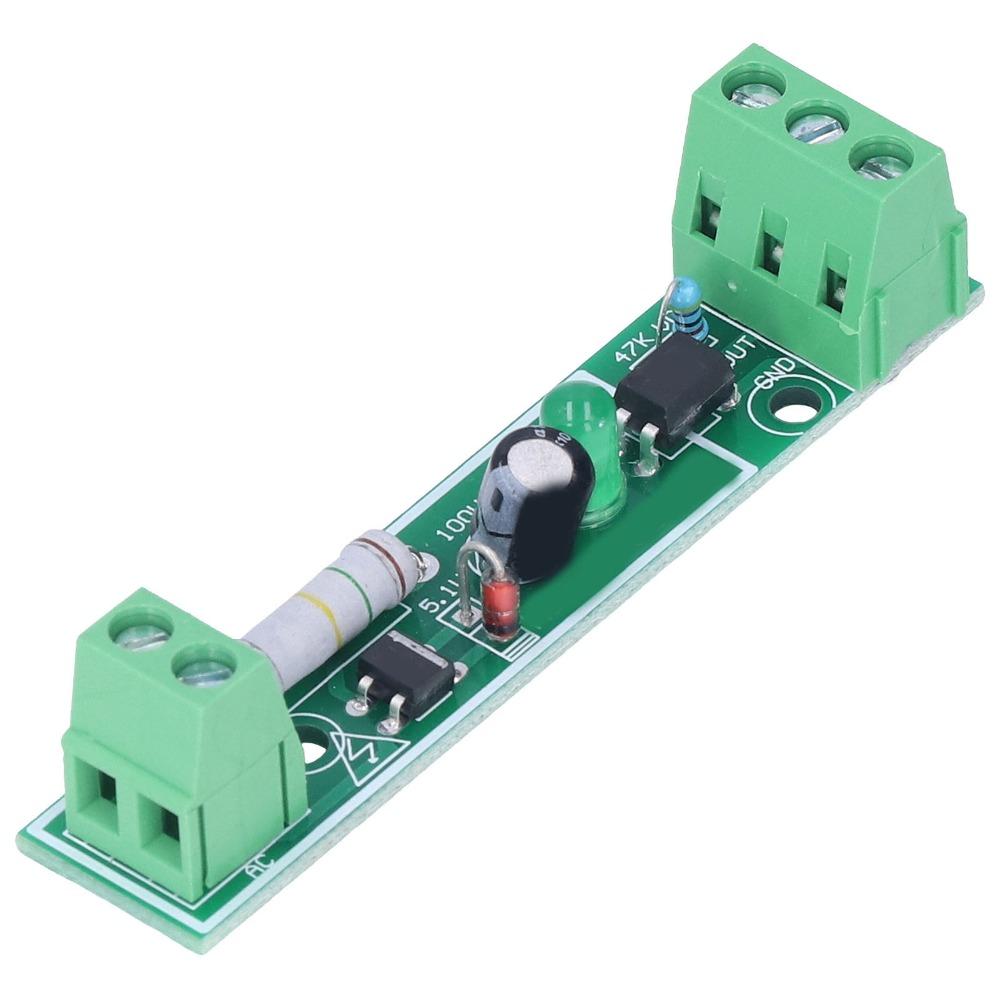

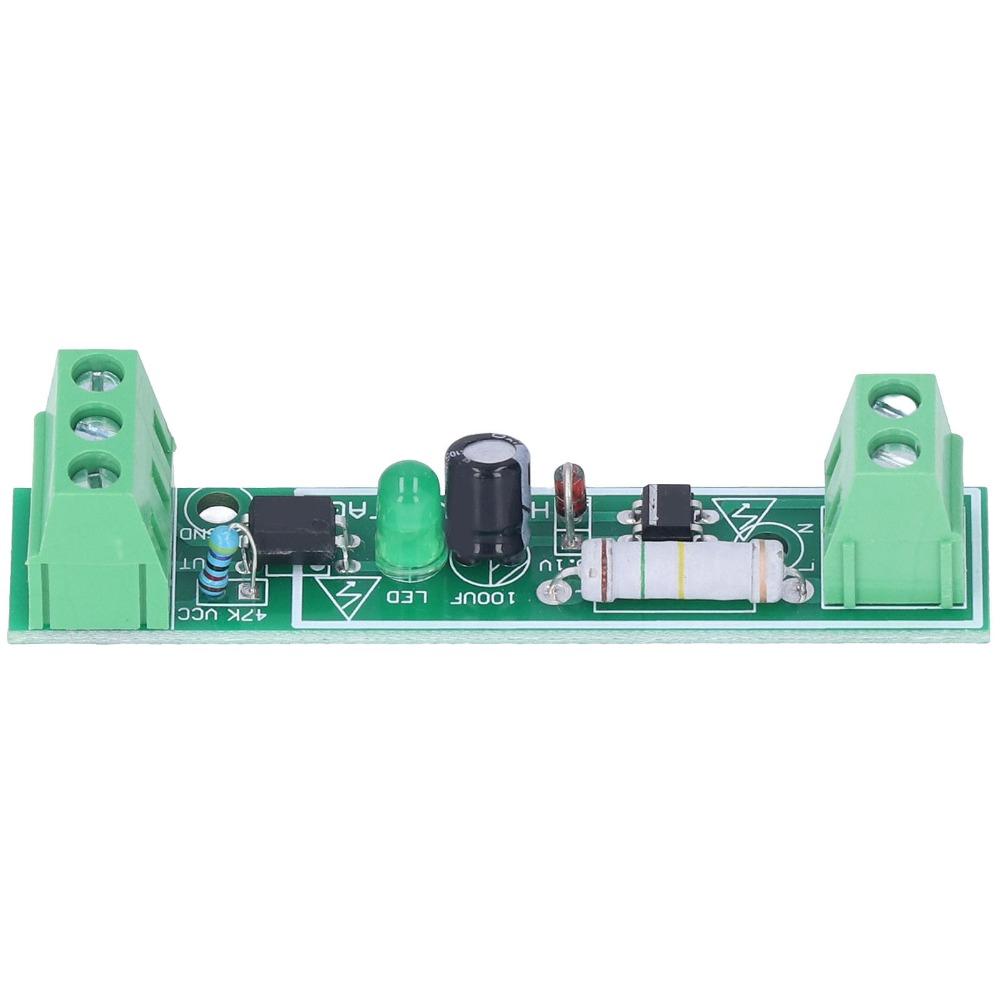

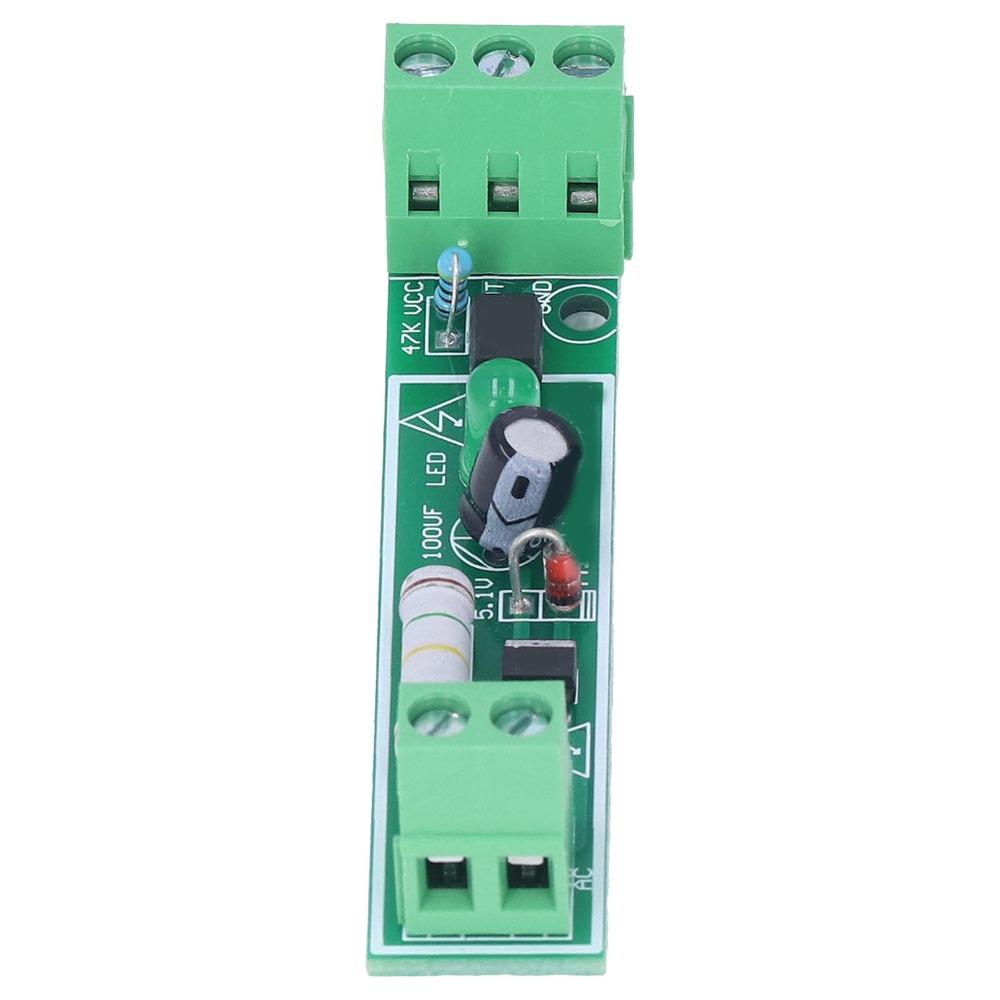

3 stk AC 220V Opto-isolatorkort 1-kanals Optokobler Isolasjonsmodul Industriell Kontroll

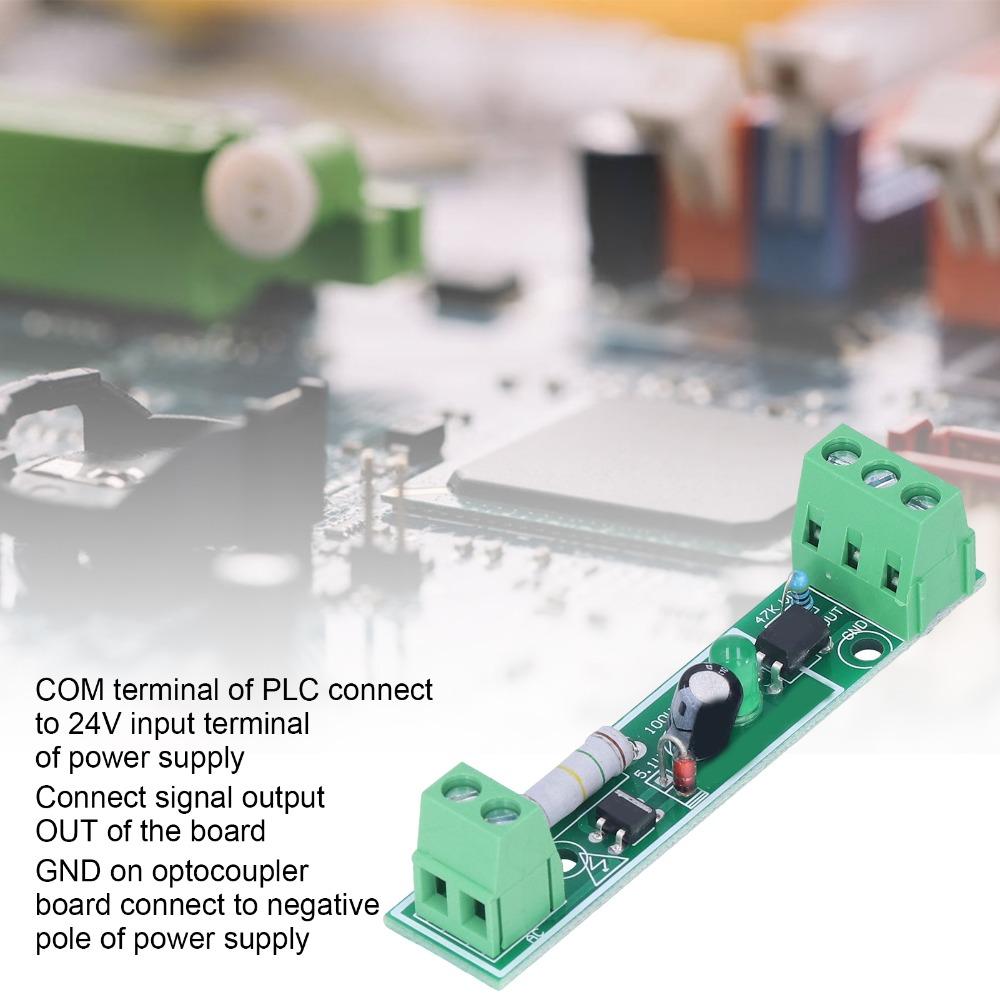

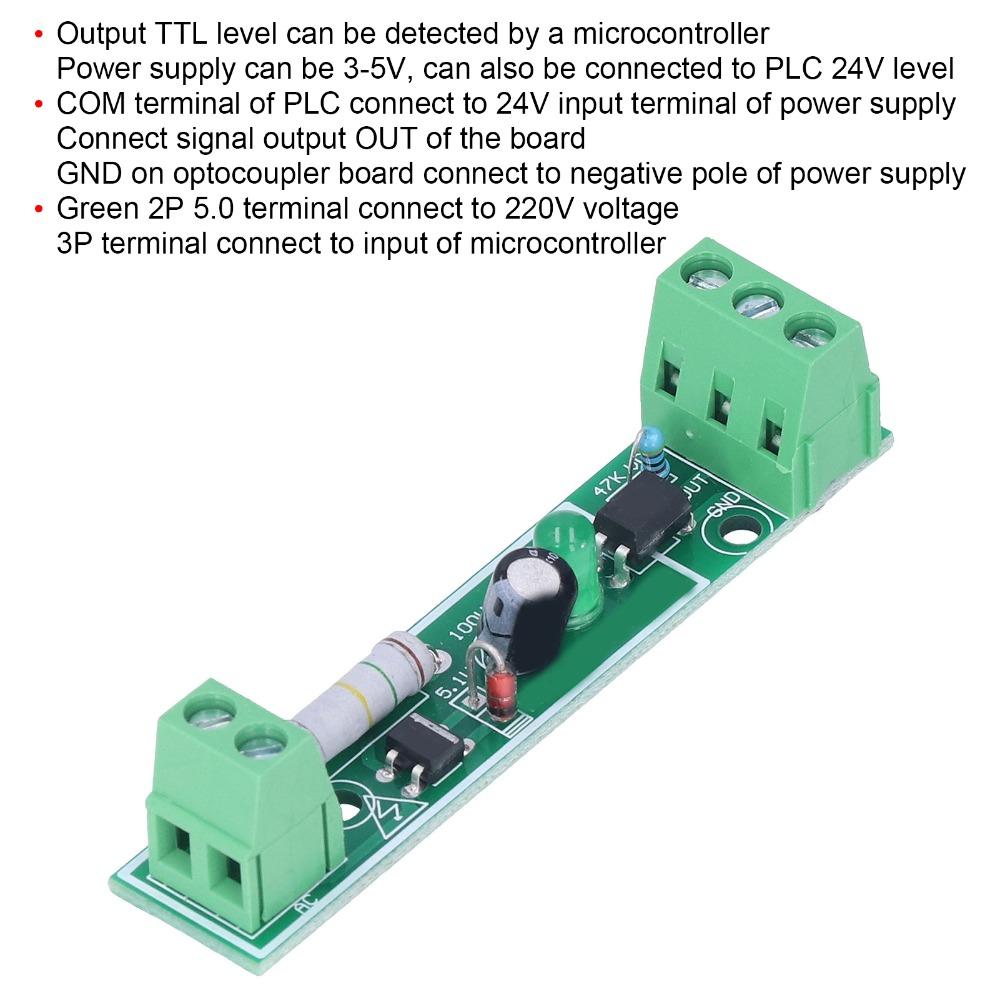

Merkelapp:Ja STABILT HØYT LAVT NIVÅ UTGANG: Kan brukes til å detektere tilstedeværelsen av 220V AC-strøm, og stabilt utgi høye og lave nivåer (NPN-utgang) MED 2P OG 3P TERMINAL: Den grønne 2P 5.0-terminalen er koblet til 220V spenning, og 3P-terminalen er koblet til inngangen på mikrokontrolleren. LED LYSINDIKATOR: Når det er 220V inngang, lyser LED-en, optokobleren slås på og utgangen er lav.. Når det ikke er 220V inngang, er LED-en slukket, optokobleren er ikke tilkoblet. Utgangen trekkes høy av motstanden DETEKTER UTGANGS-TTL-NIVÅ: Utgangens TTL-nivå kan detekteres av en mikrokontroller, strømforsyningen kan være 3-5V, kan også kobles til PLC 24V-nivå PLC TERMINAL: Ved tilkobling til PLS-inngangsterminalen kobles COM-terminalen på PLS-en til 24V-inngangsterminalen på strømforsyningen, signalutgangen OUT fra kortet kobles til, og GND på optokoblerkortet kobles til strømforsyningens negative pol.

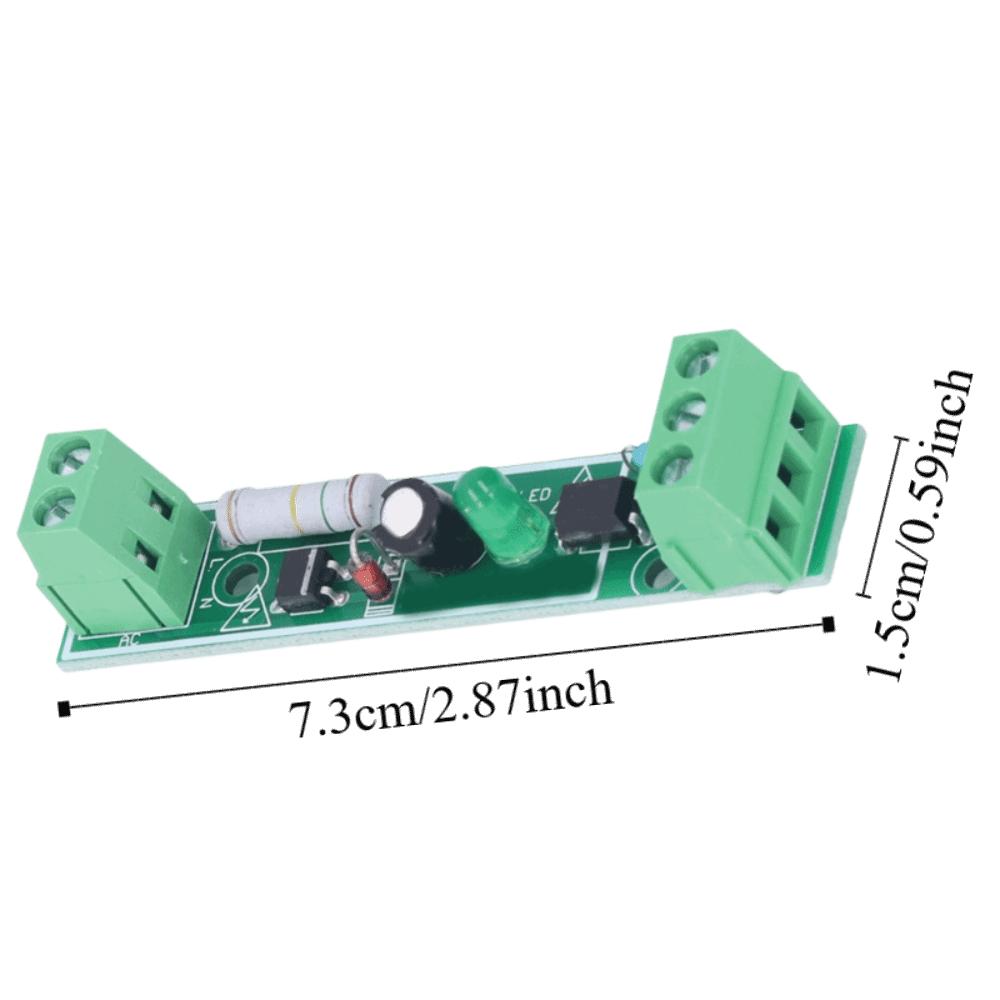

Spesifikasjon Elementtype: Opto-isolatormodul Materiale: PCB Størrelse: 73*15mm(2,87*0,59 tommer) Funksjon: Kan brukes til å detektere tilstedeværelsen av 220V AC Funksjon: Detekter om det er 220V AC strøm, stabil utgang høyt og lavt nivå (NPN-utgang) Når det er 220V inngang, lyser LED-en, optokobleren slås på og utgangen er lav. Når det ikke er 220V inngang, lyser ikke LED-en, og optokobleren fungerer ikke. Utgangen trekkes høy av motstanden

Pakkeliste 1 x Optoisolatormodul

Merk Når modulen brukes, bør den plasseres i et tørt og ventilert miljø med god isolasjonsbeskyttelse. Når enheten er i bruk, må du ikke berøre noen komponenter innenfor den hvite trådrammen på kretskortet etter at denne modulen er slått på, da det er høy spenning.. Vær oppmerksom på elektrisk sikkerhet.
