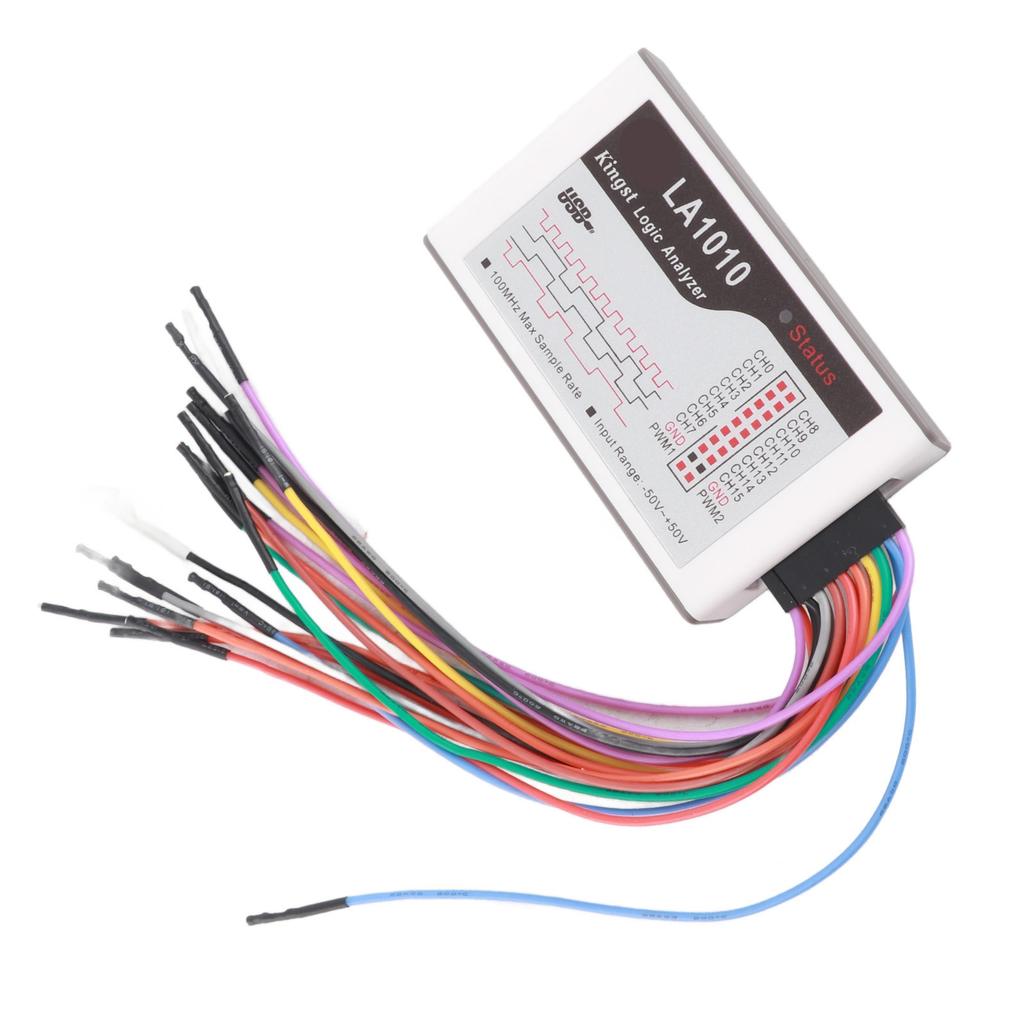

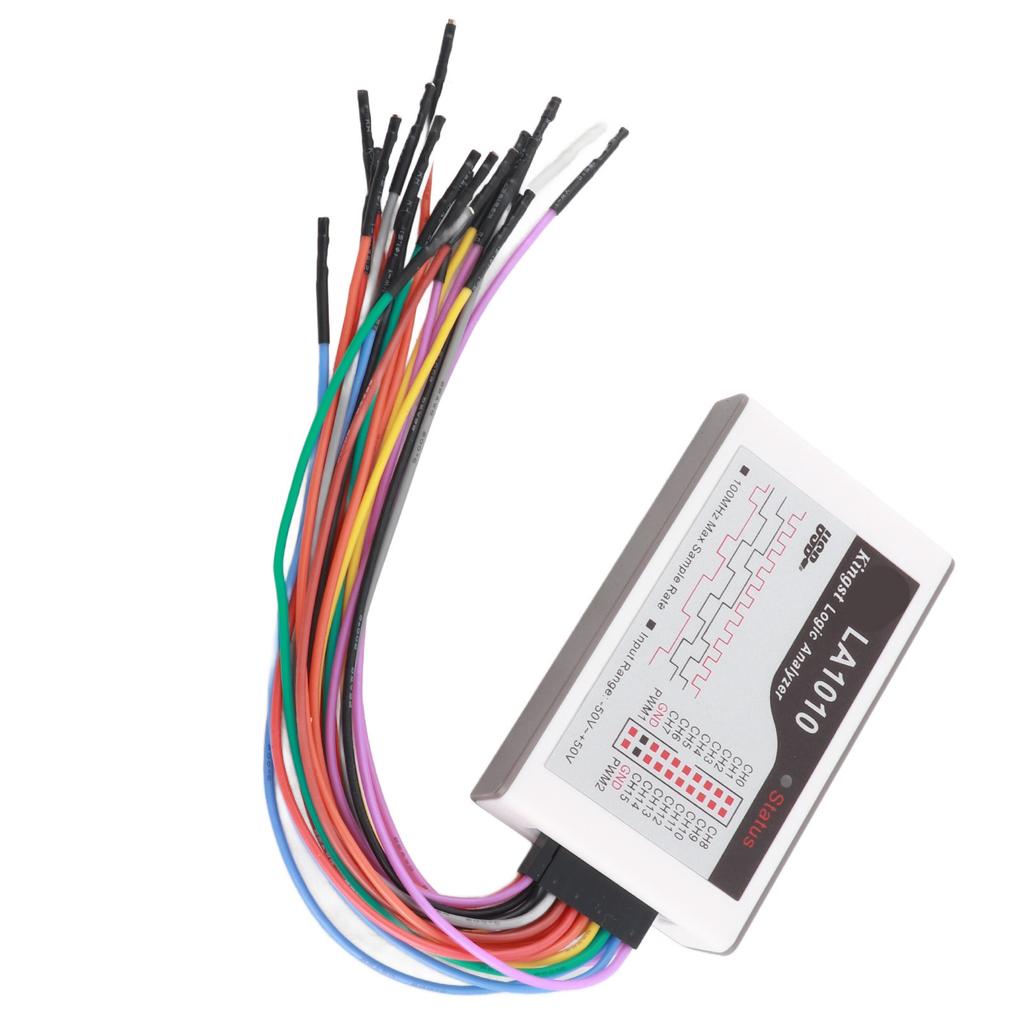

16-канальний логічний аналізатор із кабельним портативним пристроєм аналізатора Частота дискретизації 100 МБ ?50?Вхід 50 В

Особливість: 1. Вікно, яке можна зв’язати: Вікно форми сигналу та вікно результатів аналізу можна зв’язати, що зручно для пошуку форм сигналу та даних різними способами. 2. Формати експорту: Дані вибірки можна експортувати в .txt, .cSV, .bin та інші формати, а також відкрити для перегляду чи редагування за допомогою іншого програмного забезпечення. 3. Формати відображення: Формат відображення декодованих даних підтримує двійкові, десяткові та шістнадцяткові дані, що зручно для спостереження та аналізу. 4. Інтуїтивно зрозумілий інтерфейс: Завдяки інтуїтивно зрозумілому інтерфейсу налаштування тригера умови тригера включають краї переходу сигналу, високий і низький рівні або їх комбінацію тощо. 5. Гарну сумісність: Регульований поріг, сумісний із різними стандартами рівня, такими як 5VTTL, 5 CMOS, 3,3 В CMOS, 3,0 В CMOS, 2,5 В CMOS, 1,8 В CMOS, 1,5 В CMOS, 1,2 В CMOS, 0,9 В CMOS. Специфікація: Тип предмета: Логічний аналізатор Модель продукту: LA1010 Кількість каналів: 16 каналів Підтримувані режими: Потоковий режим Максимальна частота дискретизації: 100М (3 канали), 50 млн (6 каналів), 32M (9 каналів), 25 млн (12 каналів), 16M (16 каналів) Найвища частота сигналу, яку можна колекціонувати: 20 МГц Мінімальна збірна ширина імпульсу: 20ns Максимальна глибина дискретизації режиму потокового передавання: 100G (фактична глибина може бути обмежена обсягом пам'яті комп'ютера, і кожен перехід рівня кожного каналу вимагає 5 байт пам'яті) Діапазон вхідної напруги: 5050В Еквівалентний вхідний імпеданс: 200 кОм, 15 пф Порогова напруга: Регульований діапазон: 44 В, крок регулювання: 0.01В Тип інтерфейсу: USB2.0 Струм у режимі очікування: 100mA Максимальний робочий струм: 200мА. Список пакунків: 1 x аналізатор 1 x 9P лінія 1 x 2P лінія 20 x тестові гачки 1 x USB-кабель 1 x посібник користувача Примітка: Зіставте відповідний діапазон порогових значень моделі перед використанням. Вікно, яке можна зв’язати: Вікно форми сигналу та вікно результатів аналізу можна зв’язати, що зручно для пошуку форм сигналу та даних різними способами. Формати експорту: Дані вибірки можна експортувати в .txt, .cSV, .bin та інші формати, а також відкрити для перегляду чи редагування за допомогою іншого програмного забезпечення. Формати відображення: Формат відображення декодованих даних підтримує двійкові, десяткові та шістнадцяткові дані, що зручно для спостереження та аналізу. Інтуїтивно зрозумілий інтерфейс: Завдяки інтуїтивно зрозумілому інтерфейсу налаштування тригера умови тригера включають краї переходу сигналу, високий і низький рівні або їх комбінацію тощо. Гарну сумісність: Регульований поріг, сумісний із різними стандартами рівня, такими як 5VTTL, 5 CMOS, 3,3 В CMOS, 3,0 В CMOS, 2,5 В CMOS, 1,8 В CMOS, 1,5 В CMOS, 1,2 В CMOS, 0,9 В CMOS.
