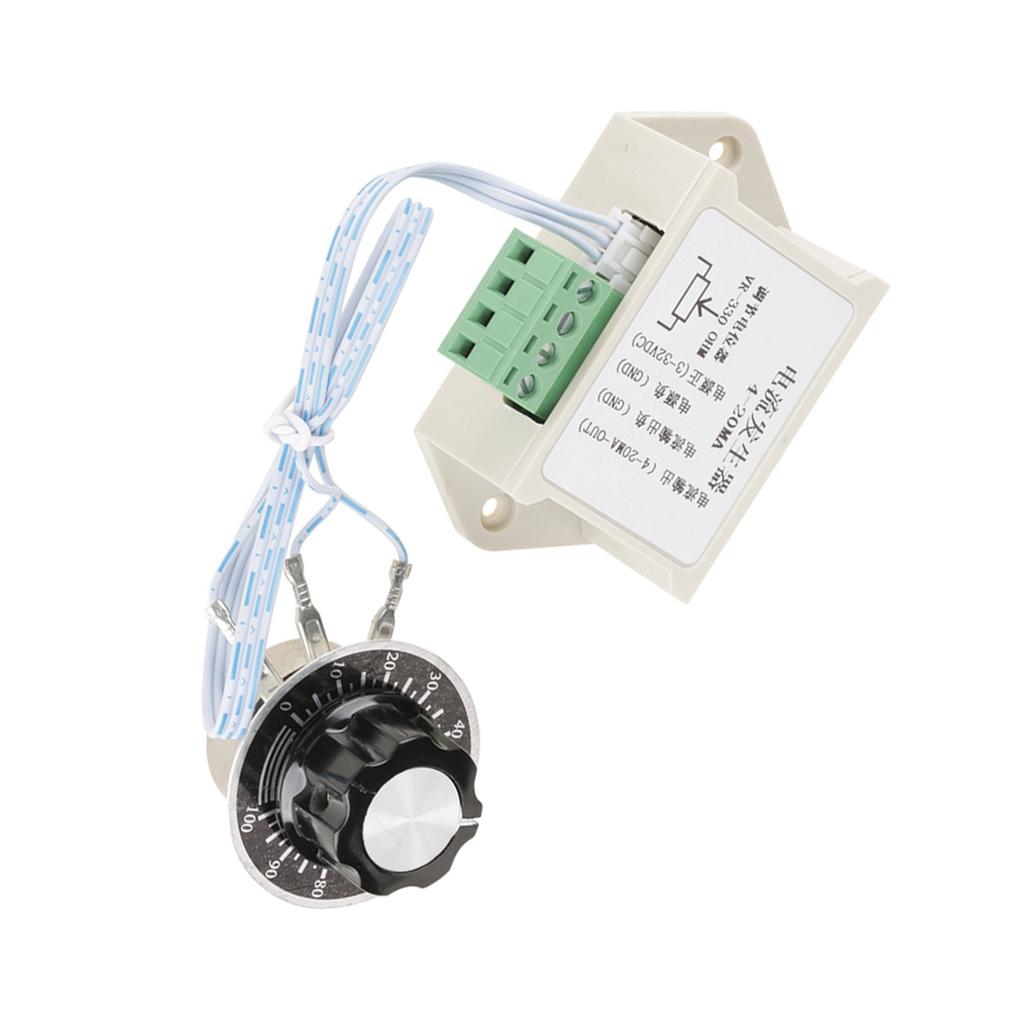

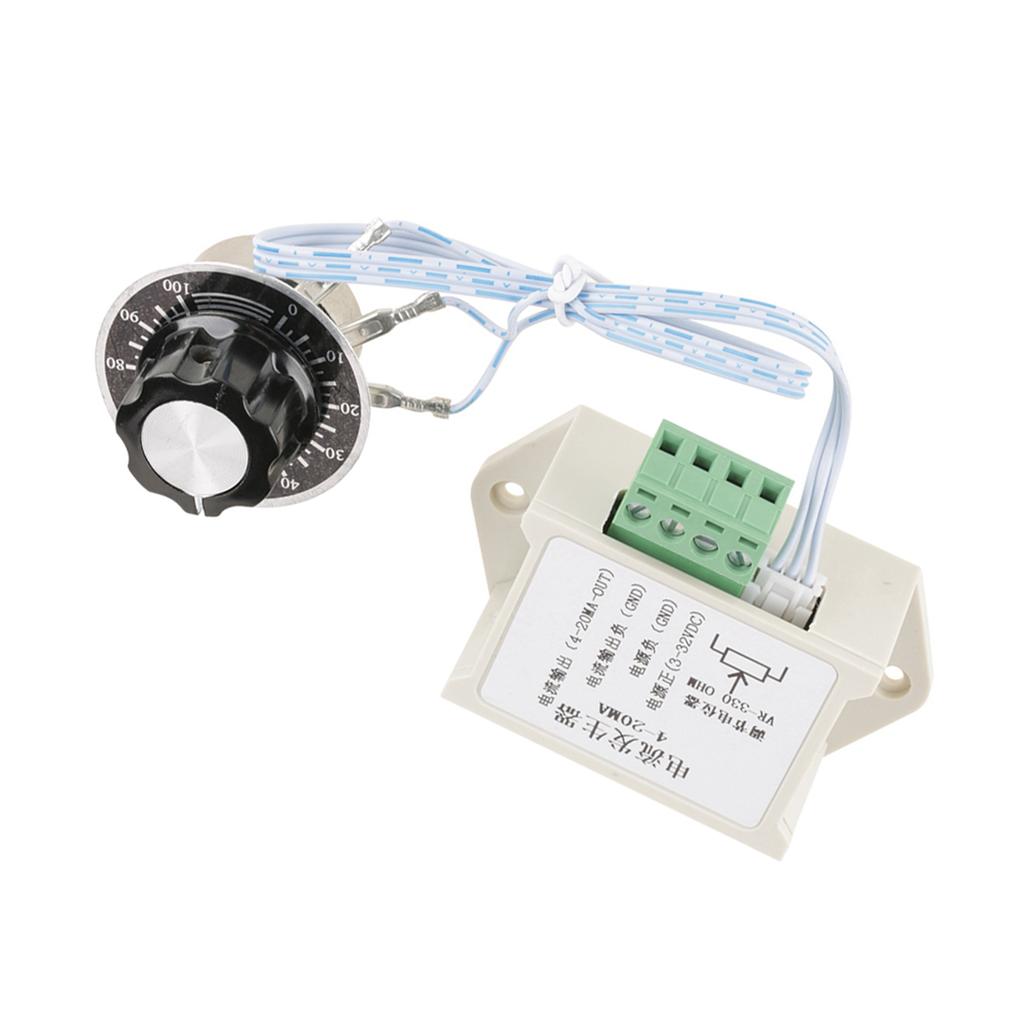

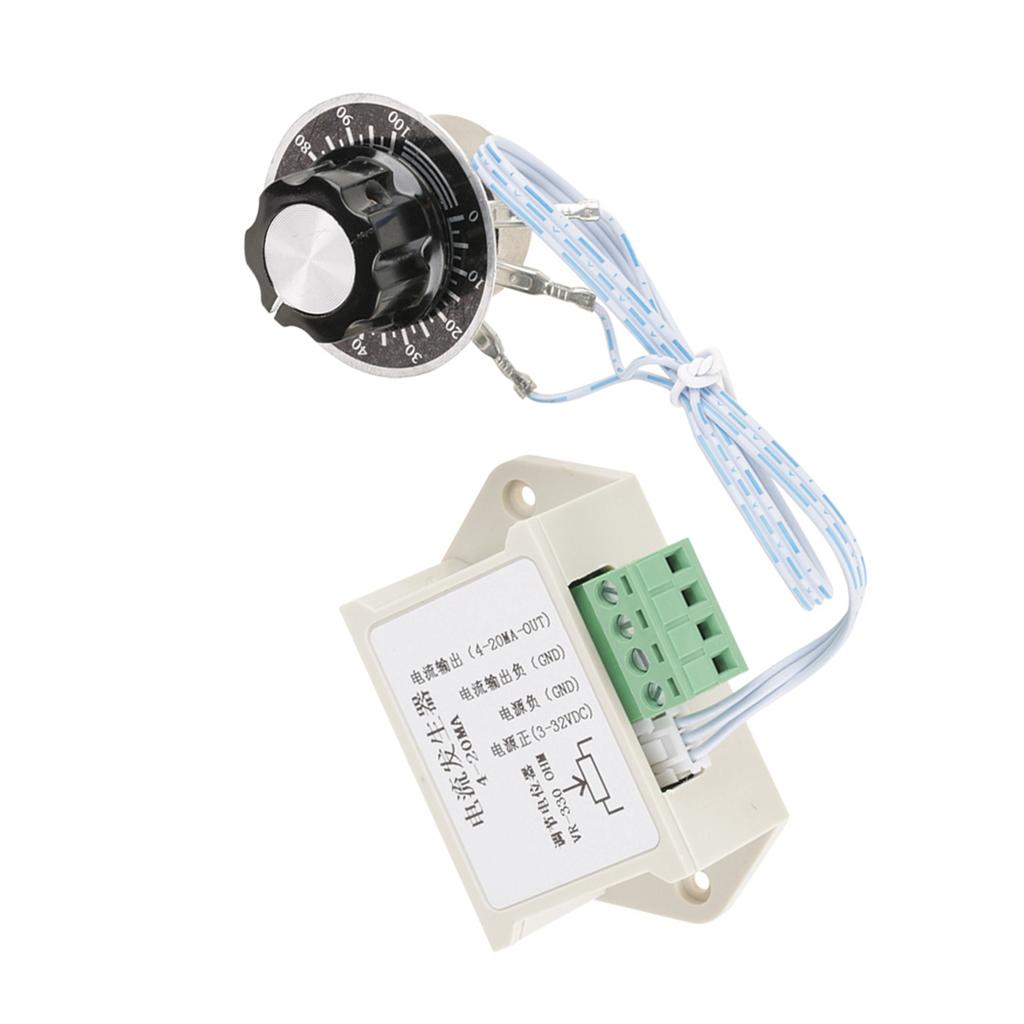

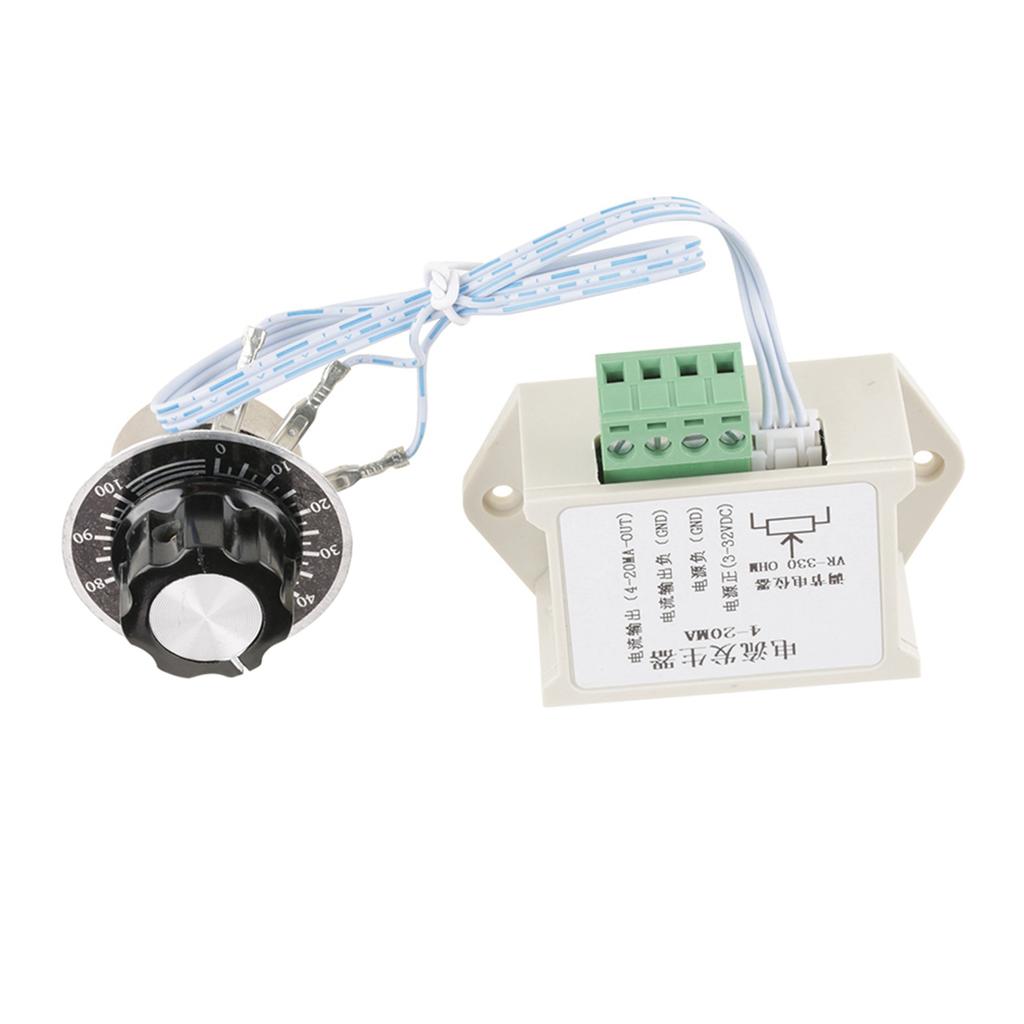

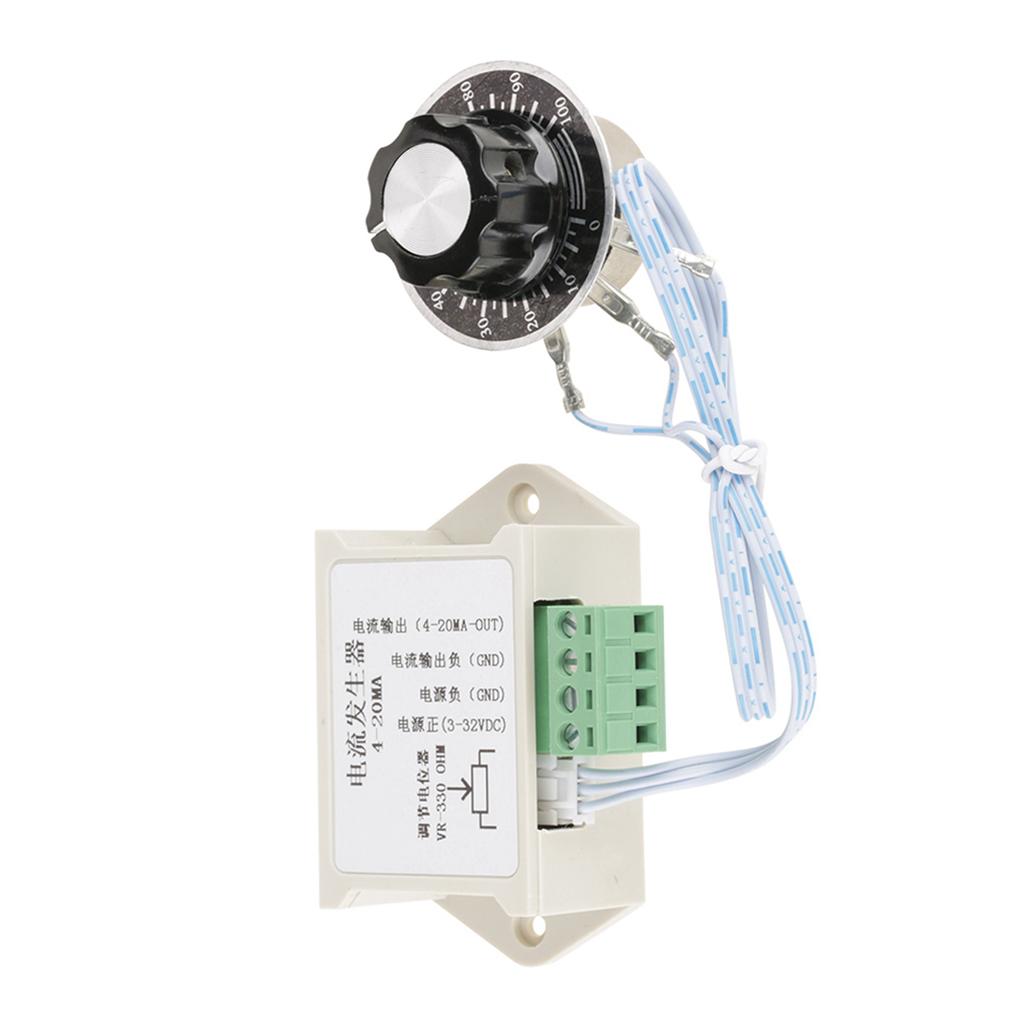

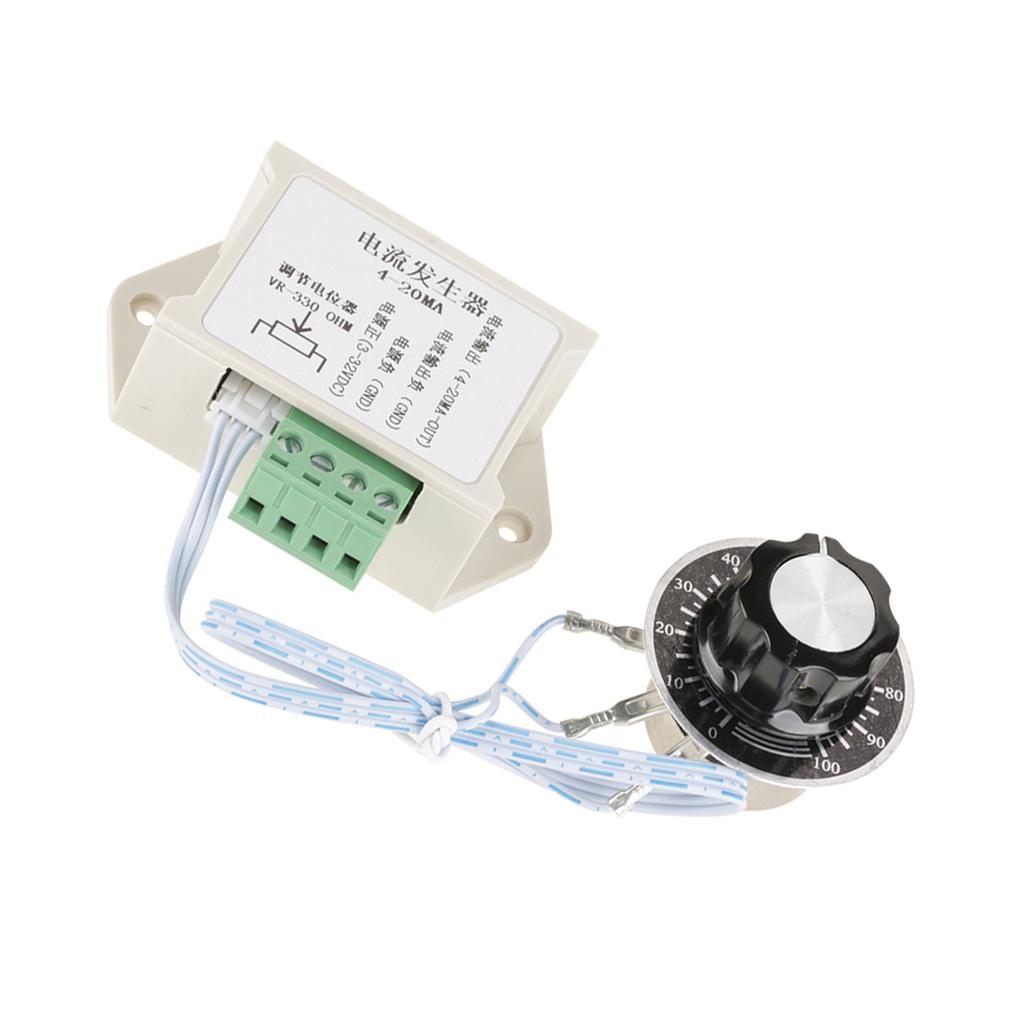

Вхідна потужність становить 3,3-30 В, рекомендоване джерело живлення - 12-24 В.
Вхідне живлення, продукт може генерувати вихідний струм 4-20 мА шляхом ручного регулювання потенціометром, використовується для вихідного аналогового струму 4-20 мА.
Вихідний струм може бути автоматично постійним на встановленому значенні відповідно до регулювання; його також можна використовувати як джерело постійного струму, максимальний вихідний струм якого не повинен перевищувати 20 мА.
Особливості:
Вхідна потужність становить 3,3-30 В, рекомендоване джерело живлення - 12-24 В .
Вхідне живлення, продукт може генерувати вихідний струм 4-20 мА шляхом ручного регулювання потенціометром, використовується для виходу аналогової величини струму 4-20 мА.
Вихідний струм може бути автоматично постійним на встановленому значенні відповідно до регулювання; Його також можна використовувати як джерело постійного струму, максимальний вихідний струм якого не повинен перевищувати 20 мА..
живлення модуля, може використовуватися для ПЛК, перетворювача частоти, сервоприводу.
Струм споживання потужності модуля менше 30 мА, підтримує загальне обладнання.
Технічні характеристики:
Тип: Генератор струму
Модель: 4-20 ма
Потенціометр установочного утримання діаметр утримання: 10мм
Тобі(Д*Ш*В): 73*54*30ммЦельсія2.9*2.1*1.2дюйми
Інтервал між отворами: 61ммЦельсія2.4дюйма
Відповідні гвинти: M3 (Не входить)
Вага: 74г(прибл.)

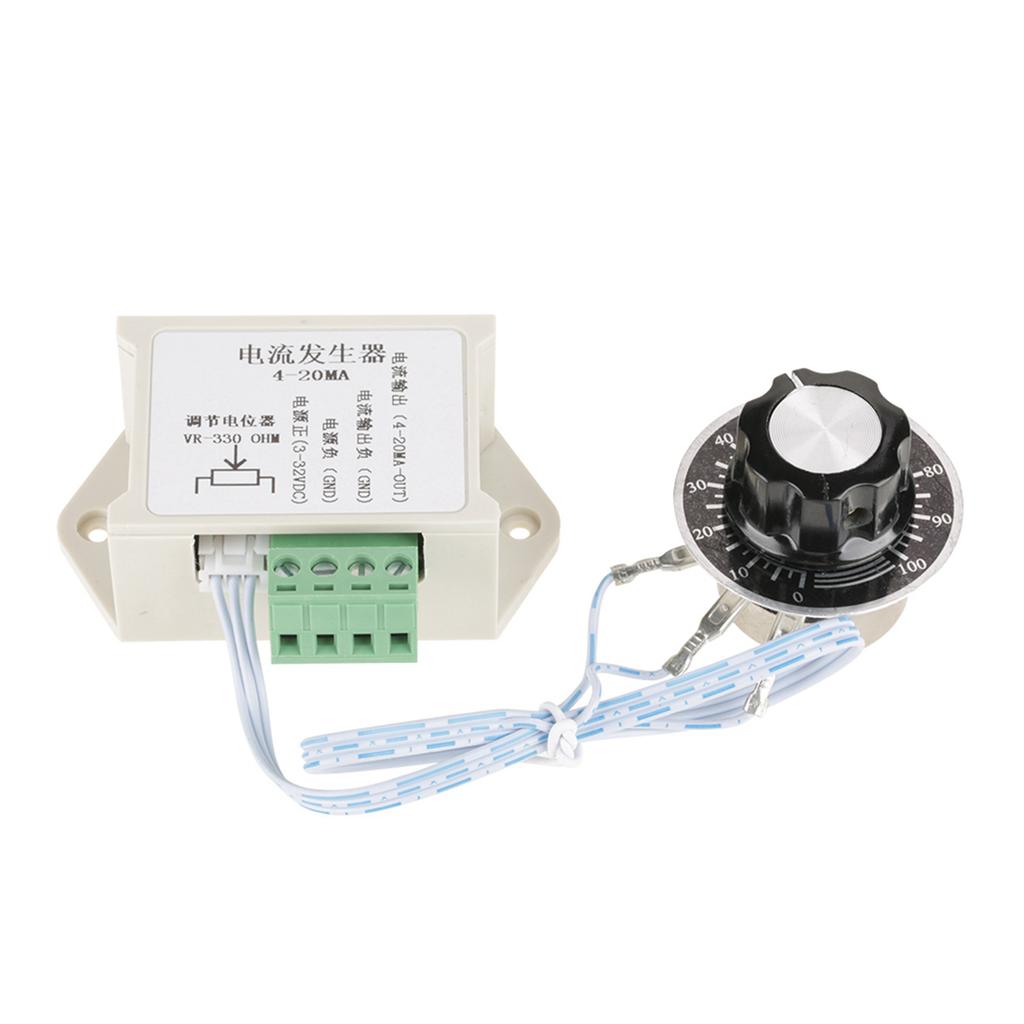

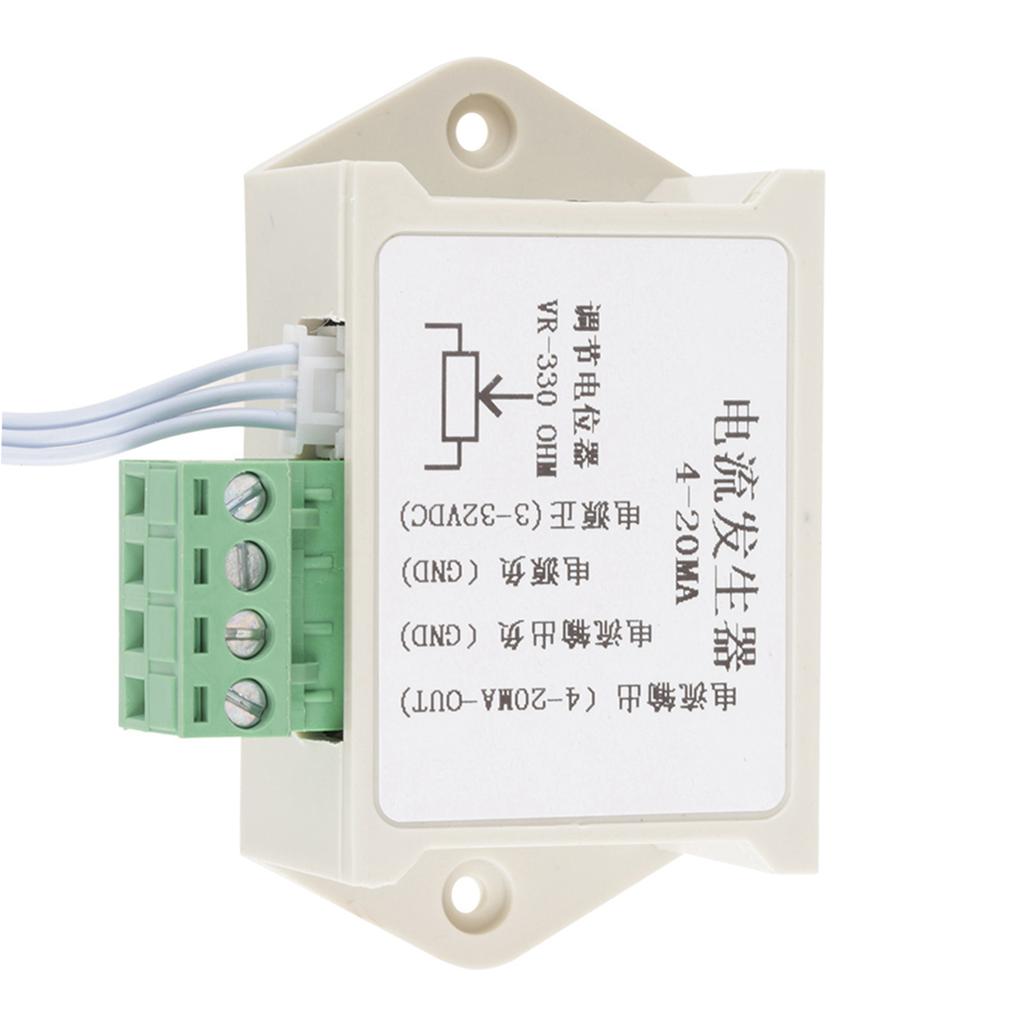

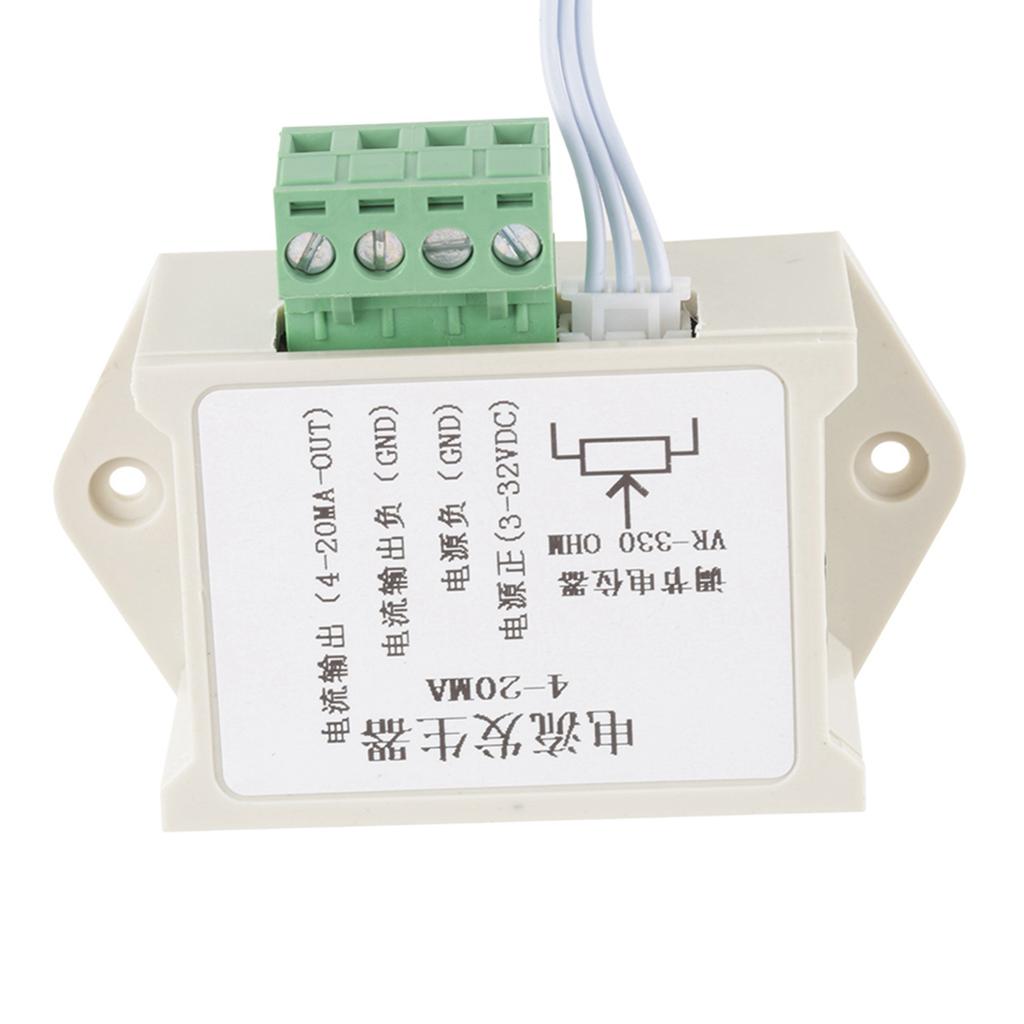

Електропроводка:
3-32V: джерело живлення позитивне
GND(залишилося): Живлення негативне
GND(правильно): 4-20мА вихідний негативний струм
4-20мА-АУТ: 4-20мА вихідний позитивний струм
Потенціометр: Відрегулюйте вихідний діапазон 4-20мА, за годинниковою стрілкою збільшуйте, проти годинникової стрілки для зменшення
Інструкція:
Про узгодження вихідного імпедансу:
Вихідний опір сигналу повинен відповідати наступним вимогам
Згідно з :I=UCelsiusR(струм = напругаЦельсіяопір)
Тож максимальний струм, який може генерувати кінець прийому сигналу, дорівнює напрузі живлення, поділеній на опір сигналу.
Таким чином, поточний генератор все ще має певний опір.
Таким чином, завершується до :
Напруга живленняЦельсію(внутрішній опір сигналу + внутрішній опір генератора струму) = вихідний стабільний струм
Наш модуль живлення має напругу 5-32 В, тому при використанні джерела живлення низької напруги та великому внутрішньому опорі сигналу вихідний постійний струм буде недостатнім.
Вимоги до узгодження сигналів наведено нижче:
Для живлення 24 В опір сигналу не повинен перевищувати 1000 Ом.
Для живлення 12 В опір сигналу не повинен перевищувати 500 Ом.
Для живлення 5 В опір сигналу не повинен перевищувати 200 Ом.
Якщо ваш опір сигналу більший за параметри, ви можете покращити напругу живлення або зменшити внутрішній опір, щоб достатньо стабільне джерело струму. Зверніть увагу, що напруга живлення не може перевищувати 32 В.
Цей модуль можна використовувати для ПЛК, перетворювача частоти, сервоприводу; і при використанні цих продуктів напруга модуля повинна відповідати вашому інтерфейсу. Якщо ви не впевнені, можете спробувати спочатку 5 В, потім 12 В або 24 В живлення.. За умови нормального функціонування використовуйте низьку напругу якомога частіше. Є інший спосіб:Загалом, ПЛК, частотний перетворювач або сервер мають інтерфейс вихідної потужності COM +, COM -, живлення можна отримати безпосередньо звідти.
Пакет включає:
1 х сигналу генератор
