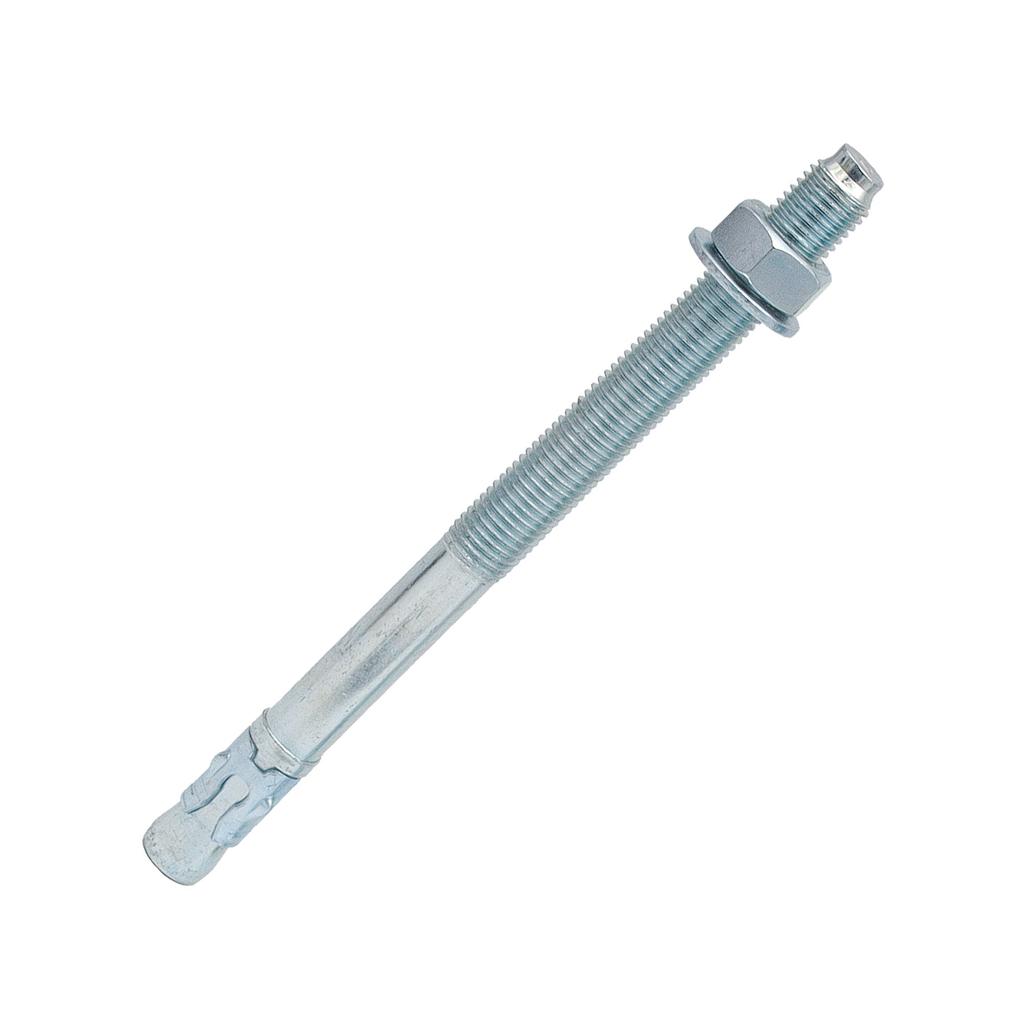

IsolBau Mechanical Anchor ETA Schwerlastanker M20x270mm 10 pcs

Stahlanker M20x270 ETA 10 Stk.

Der Anker ist die häufigste Form der Verbindung von Bauelementen.

Er wird im Bauwesen oft als mechanische Befestigung verwendet. Der Mörtel zeichnet sich durch eine außergewöhnliche Festigkeit aus. Seine Anwendungsmöglichkeiten sind sehr vielfältig.

Spreizanker sind für die Befestigung von Bauwerken und Gegenständen an verschiedenen Arten von Beton und anderen Untergründen bestimmt. Nach einer Festigkeitsprüfung darf er auch in anderen festen Materialien wie Naturstein oder Vollziegeln verwendet werden.

Anker aus Kohlenstoffstahl mit galvanischer Beschichtung sind generell korrosionsbeständig.

ETA-Zulassung, Option 7

überzogen. Er besteht aus einer Gewindeschaft mit Spreizkonus, einer Sechskantmutter mit Unterlegscheibe und einem Spreizclip. Die Verankerung im Untergrund erfolgt durch Anziehen der Mutter mit dem entsprechenden Drehmoment, wodurch der Spreizclip in Bewegung gerät.

• Schnelle und einfache Montage durch das Einschlagen des Ankers in ein vorgebohrtes Loch und Festziehen

• Unmittelbare Belastbarkeit

• Der Lochdurchmesser entspricht dem Durchmesser der Ankerschaft

• Inklusive Mutter und Unterlegscheibe

• Kaltverformter Stahl verhindert Schaftbruch beim Einschlagen und Festziehen

• Statische und quasi-statische Belastungen

• Verankerungen mit Anforderungen bezüglich der Feuerwiderstandsfähigkeit

• Montage von Maschinen und Anlagen

• Montage von Geländern, Handläufen und Brüstungen innerhalb im Innenbereich

• Montage von Stahlkonstruktionen und Dekorationselementen

• Montage von leichten und mittelschweren Metallkonstruktionen im Innenbereich

[d0]:. |

[Lt]: |

[Tfix]: |

[h1]: |

[hnom]: |

[hef]: |

[df]: |

Lochdurchmesser in der Halterung

[Ch]: |

[Tinst]: |

art | descr. |

ISB01 | 8x65 | 8 | 65 | 7 | 60 | 55 | 48 | 15 | 13

ISB02 | 8x75 | 75 | 17

75 | 25

ISB04 | 8x95 | 95 | 37

ISB05 | 8x115 | 115 | 57

ISB06 | 10x75 | 10 | 75 | 10 | 75 | 68 | 60 | 40 | 17

ISB07 | 10x90 | 90 | 25

ISB08 | A2 10x90 | 90 | 30

ISB09 | 10x100 | 100 | 30

ISB10 | A2 10x100 | 100 | 40

ISB11 | 10x120 | 120 | 50

ISB12 | A2 10x120 | 120 | 60

ISB13 | 10x150 | 150 | 85

ISB14 | 10x170 | 170 | 105

ISB15 | 12x90 | 12 | 90 | 8 | 85 | 80 | 70 | 60 | 19

ISB16 | 12x100 | 100 | 5

ISB17 | A2 12x100 | 100 | 20

ISB18 | 12x110 | 110 | 28

ISB19 | A2 12x110 | 110 | 30

ISB20 | 12x120 | 120 | 25

ISB21 | A2 12x120 | 120 | 40

ISB22 | 12x140 | 140 | 58

ISB23 | A2 12x140 | 140 | 60

ISB24 | 12x160 | 160 | 78

ISB25 | A2 12x160 | 160 | 80

ISB26 | 12x180 | 180 | 98

ISB27 | 16x125 | 16 | 125 | 10 | 105 | 97 | 85 | 100 | 24

ISB28 | A2 16x125 | 125 | 20

ISB29 | 16x145 | 145 | 30

ISB30 | A2 16x145 | 145 | 40

ISB31 | 16x170 | 170 | 55

ISB32 | 16x200 | 200 | 85

ISB33 | 16x220 | 220 |

ISB34 | 20x150 | 20 | 150 | 15 | 125 | 115 | 100 | 200 | 30

ISB35 | 20x170 | 170 | 35

ISB36 | 20x220 | 220 | 85

ISB37 | 20x270 | 270 | 135

Haben Sie noch kein passendes Product gefunden? Unter dem Link (Link) finden Sie andere Artikel aus unserem Sortiment.

1. Ein Loch mit gewünschtem Durchmesser und gewünschter Tiefe, senkrecht zum Boden bohren.

2. Das Loch von Bohrresten und Schmutz reinigen (eine Bohrlochbürste, Ausblaspumpe oder eine andere Methode verwenden)

3. Den Anker in das Loch einsetzen.

4. Den Anker mit leichten Hammerschlägen in das Loch einführen, bis die erforderliche Verankerungstiefe erreicht wird.

5. Die Mutter mit dem entsprechenden Drehmoment (Tinst) anziehen. Beim Anziehen drückt die Schraube gegen den Spreizclip, wodurch dieser gegen die Wände des Bohrlochs gedrückt wird.

Ungerissener Beton, Stahlbeton, unbewehrter Beton und compacter Naturstein. Alle Anker zeichnen sich durch eine einfache Installation und sichere Anwendung aus. Der größte Vorteil von Metallankern ist die Möglichkeit, sie unmittelbar nach dem Einbau in Beton zu verwenden.
