Super Arc 400KV høyspenningsgeneratormodul Invertertransformatorpulsmodul
Beskrivelse:
1. Denne modulen er en høyspenningsmodul / høyspenningsgenerator laget av en høyspenningspakke / transformatorkomponentkrets.
2. Høyspentmodulen bruker Tesla-spoleprinsippet produsert, den sender ut høyspenningspuls høyspenningsstrøm, lite volum, høy effektivitet, enkel perifer krets (bare koble til bryteren, kan batteriet være)Intensiteten av utflod voldsomt.
3. Den kan brukes som en høyspenningskilde for studentvitenskapelig populariseringseksperiment / elektronisk instrument / negativ iongenerator / vitenskapelig liten produksjon.
Spesifikasjoner:
Inngangsspenning: DC 3V-7,2V
Inngangsstrøm: 2A-5A
Høytrykkstype: pulsstrømtype
Utgangsspenning: 200 tusen V (vær oppmerksom på sikkerheten ved bruk).
Høyspent topolet utladningsavstand: 10 mm-20 mm/0,39-0,78 tommer
Utgang høyspent linjelengde: Omtrent 100 mm/3,93''
Lengde på inngående kraftledning: Omtrent 100 mm/3,93'' (rødt positivt og grønt negativt)
Konturstørrelse: 24*65 mm/0,94*2,55'' (maksimal diameter 24MM minimum diameter 22MM, en side med flat)
Bruksanvisning:

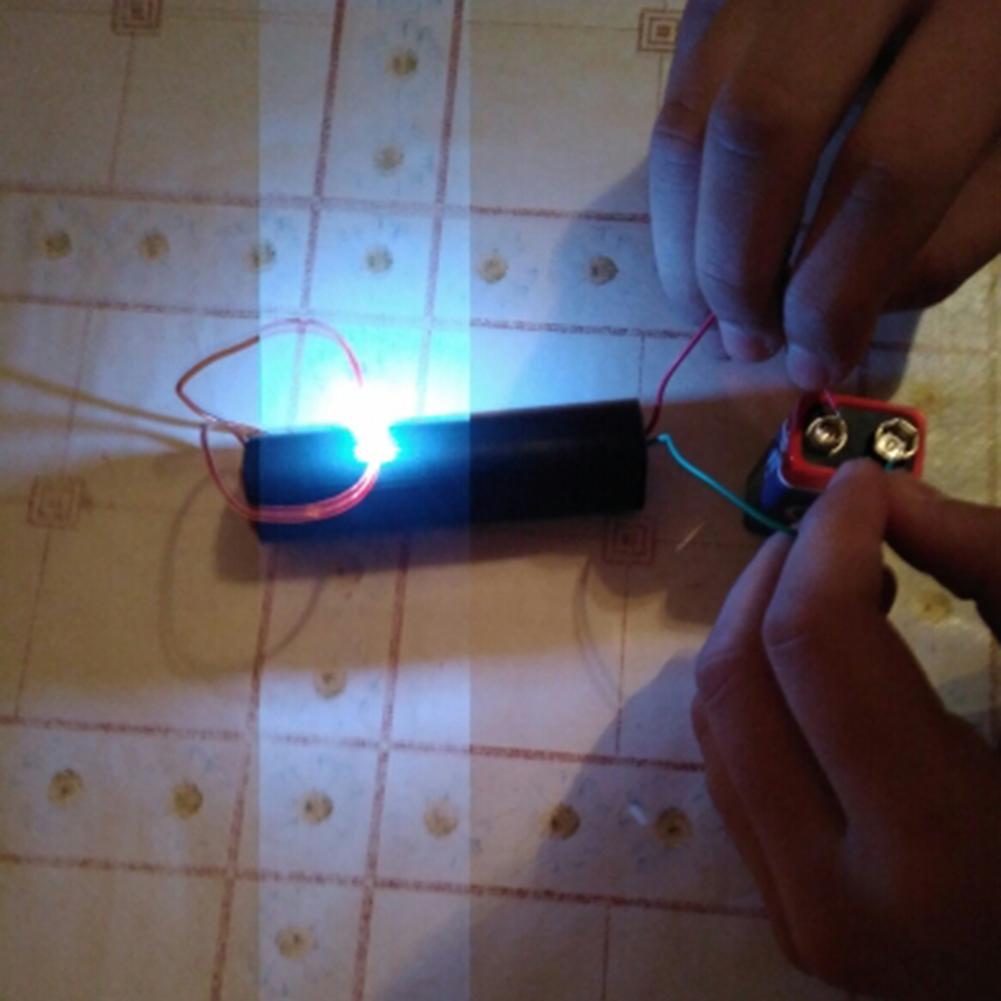

1. Modulen er delt inn i inngangsenden og utgangsenden. Den røde og grønne linjen er inngangen, den røde er positiv og grønn er negativ. Utgangsenden er to høyspentlinjer med samme farge, og inngangsterminalen kan generere høyspenningsbuen når batteriet kobles til.
2. Et enkelt 3,7V litiumbatteri eller to serier kan brukes, for eksempel 18650 batteri, inaktivt mobiltelefonbatteri (for å fjerne beskyttelsesplaten, anbefalt kapasitet over 2000mAh) eller nikkel kadmium / nikkel hydrogen batterigruppe, 4V eller 6V bly-syre batteri.
Varme tips:
1. Modulen bør unngå høyspenning uten belastning når den slås på. Det er nødvendig å justere avstanden til høyspenningsutladning før strømmen slås på. Avstanden mellom utgangsbuen og batterispenningen og kapasiteten er proporsjonal med spenningen og kapasiteten til batteriet.
2. Når du måler avstanden til buen, er det nødvendig å teste fra kort til lang. Det er strengt forbudt å overskride den lengste avstanden til modulen. Fordi høyspentenergien ikke kan frigjøres, vil den lett skade modulen.
3. Kraften til modulen er stor og interiøret er ikke egnet for varmeavledning, så det kan ikke fungere i lange timer.
4. Litiumbatteriet med liten kapasitet er seriekoblet til 7,2V, og spenningen i lysbuetilstanden har sunket til 4V. Jo mindre kapasitet, jo lavere spenningstrekk. Derfor anbefales det å bruke mer enn 2000MA litiumbatteri, de beste forholdene er utstyrt med mer enn 4000MA batterier.
5. Vennligst bruk modulen strengt i henhold til brukerhåndboken og forholdsregler, ellers vil det lett skade modulen.
6. Denne modulen er ikke høy temperatur, kan ikke antenne røyk, papir.
Merk:
Vennligst la 1-3 mm avvike på grunn av manuell måling.
På grunn av forskjellig skjerm og forskjellig lys, kan det hende at bildet ikke viser den faktiske fargen på varen. Takk for din forståelse.
